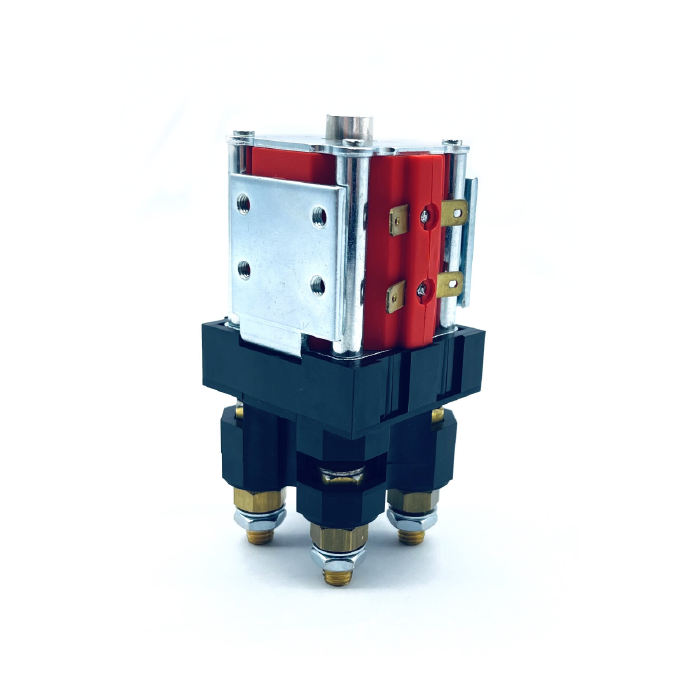

Contacteur MURENE

Son dimensionnement plus important et sa robustesse plus grande lui permettent de couvrir une gamme de commutation de courant conséquente. En version unipolaire ou bipolaire, le MURENE est adapté pour :

  • Commutation de circuit résistif
  • Démarrage de moteur à courant continu
  • Inversion de marche de moteur à courant continu
  • Marche par à-coups de moteur à courant continu
  • Protection d’un ensemble équipé d’un variateur
  • Commande de variation de vitesse par résistance
Tensions d'alimentation

Tensions d'alimentation
12-24-36-48 VDC, plus sur consultation

Types de fixation

Types de fixation
2

Type de tête

Type de tête
Simple ou double pôles, avec tête ouverte ou fermée

Courant thermique nominal

Courant thermique nominal
200-300A

  • Courant thermique avec interruption (Ith) : 200A
  • Courant thermique sans interruption (Ith) : 300A
  • Pouvoir de coupure admissible (constante de temps L/R=6ms) conformément la norme NF EN 60947-1 & NF EN 60947-4-1 : 800A
  • Pouvoir de coupure maximum à 48 VDC (constante de temps L/R=6ms) : 1200A
  • Configuration des contacts : Unipolaire ou Bipolaire
  • Raccordement contacts : Bornes filetées M8
  • Tension nimonale standard : 12-24-36-48 VDC, plus sur consultation
  • Raccordement bobine : Double cosse Faston 6.35mm
  • Puissance à Un à 20°C : 31W
  • Limites de fonctionnement : - 20% + 10% de Un
  • Rigidité diélectrique (entre bobine et contacts / entre contacts) : 2000 VAC 50 Hz
  • Résistance d’isolement à 500 VDC (entre bobine et contacts / entre contacts) : > 100 MΩ
  • Temps d’enclenchement : 25 ms sans rebond - 30 ms avec rebond
  • Temps de rebond : 5 ms
  • Temps de relâchement sans diode : 20 ms
  • Température de fonctionnement : -40°C à/to +60°C
  • Température de stockage : -40°C à/to +85°C
  • Durée de vie mécanique : > 5.106 manoeuvres
  • Durée de vie électrique à Un et Ith conformément la norme NF EN 60947-1 & NF EN 60947-4-1 : > 100000 manoeuvres
  • Degré de protection NFC 20-010 : IP00
  • Masse : 780g unipolaire - 820g bipolaire
  • Tenue aux chocs mécaniques et aux vibrations conformément à la norme CEI60721-3-5 classe 5M3 : Aucune microcoupure (seuil de surveillance : 100?s)
  • Catégorie d’emploi conformément la norme NF EN 60947-1 & NF EN 60947-4-1 : DC 5

Unipolaire

Pôles, types de têtes et fixation

Bipolaire

Pôles, types de têtes et fixation

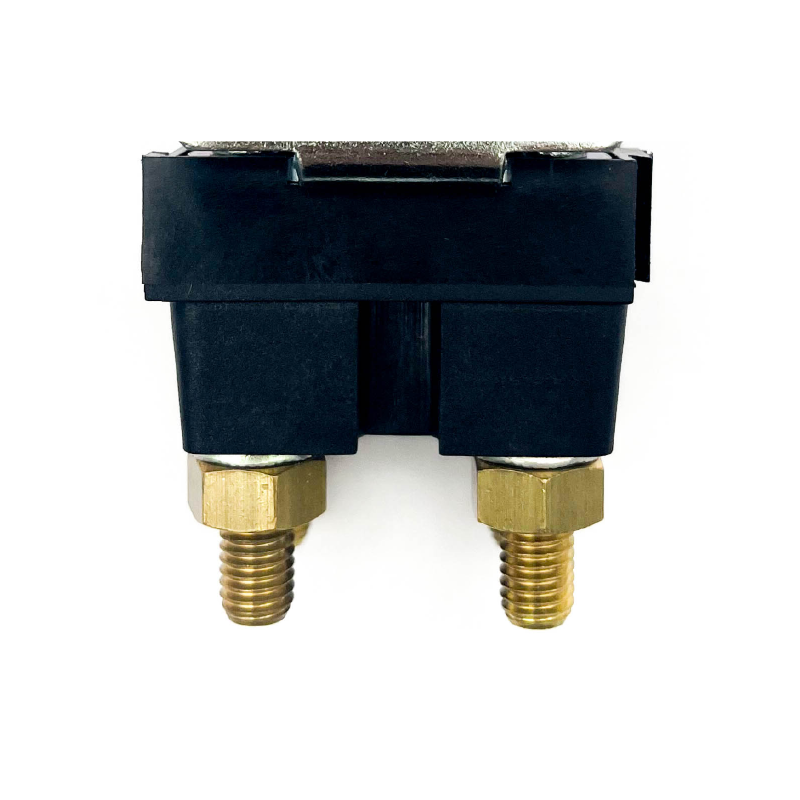

Tête fermée

Pôles, types de têtes et fixation

Tête ouverte

Pôles, types de têtes et fixation

Fixation 1

Pôles, types de têtes et fixation

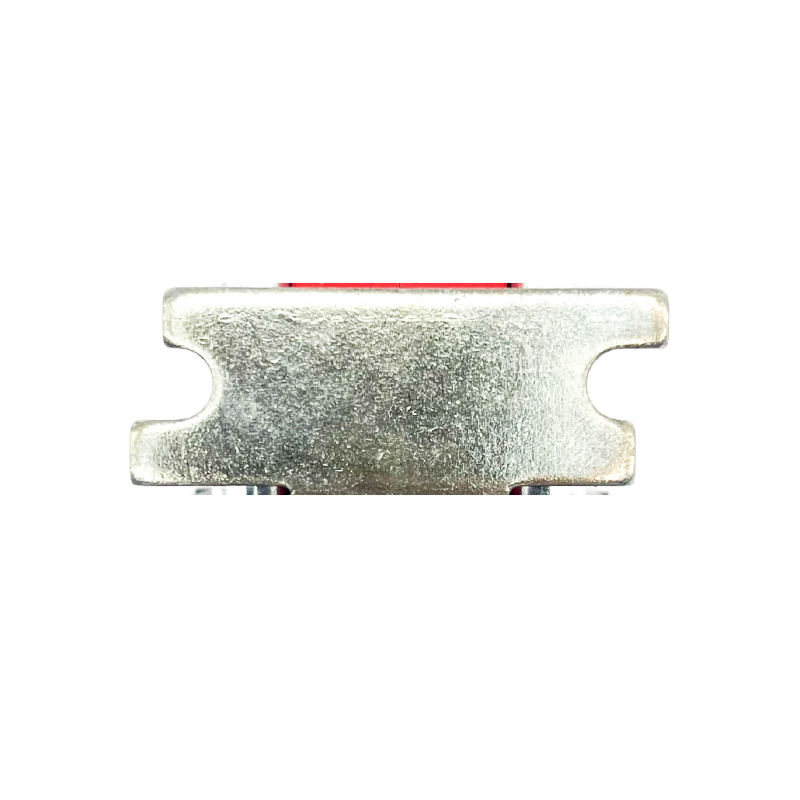

Fixation 2

Pôles, types de têtes et fixation

Encombrement plaque de fixation 1

Encombrement et raccordement

Encombrement plaque de fixation 2

Encombrement et raccordement

Raccordement Unipolaire

Encombrement et raccordement

Raccordement Bipolaire

Encombrement et raccordement
  • Contacteur MURENE avec diode

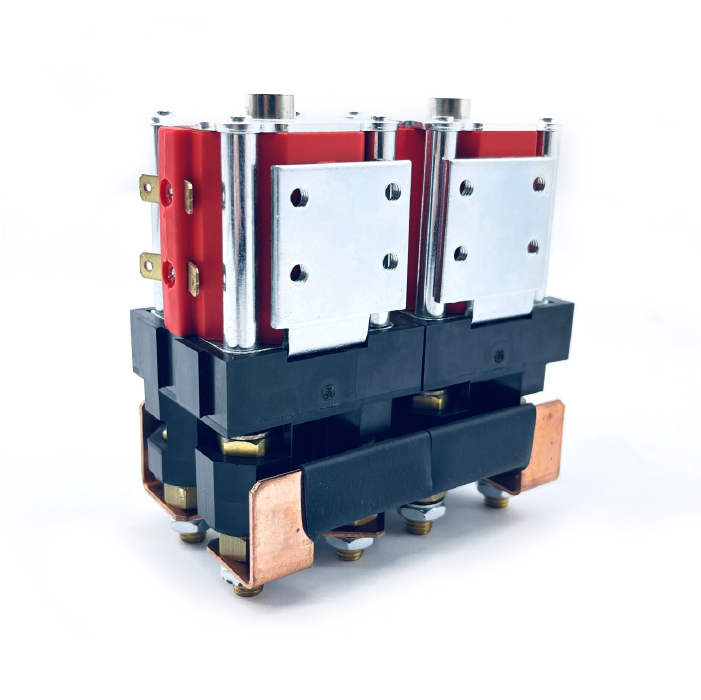

  • Contacteurs MURENE groupés (avec shunt)
  • Contacteur C20000 (Voir fiche technique C20000)
