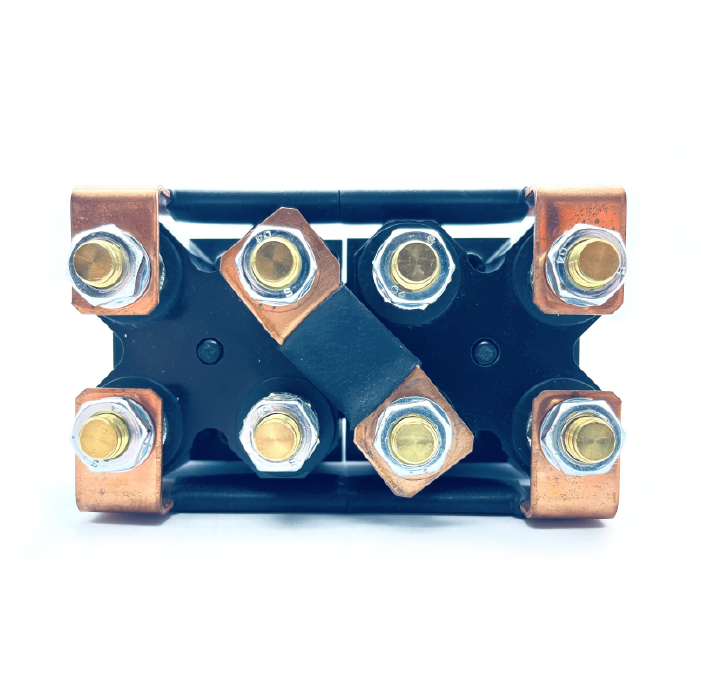

Contacteur Inverseur MURENE

L’inverseur MURENE permet de couvrir une game de commutation de courant conséquente, il est adapté à plusieurs usages comme : la commutation de résistance, le démarrage de moteur à courant continu, inversion de marche de moteur à courant continu…

Tensions d'alimentation

Tensions d'alimentation
12-24-36-48 VDC, plus sur consultation

Types de fixation

Types de fixation
2

Type de tête

Type de tête
Simple ou double pôles, avec tête ouverte ou fermée

Courant thermique nominal

Courant thermique nominal
200-300A

  • Courant thermique avec interruption (Ith) : 200 A
  • Courant thermique sans interruption (Ith) : 300 A
  • Pouvoir de coupure admissible (constante de temps L/R=6ms) conformément la norme NF EN 60947-1 & NF EN 60947-4-1 : 800 A
  • Pouvoir de coupure maximum à 48 VDC (constante de temps L/R=6ms) : 1200 A
  • Configuration des contacts : Unipolaire ou Bipolaire
  • Raccordement contacts : Bornes filetées M8
  • Tension nimonale standard : 12-24-36-48 VDC, plus sur consultation
  • Raccordement bobine : Double cosse Faston 6.35mm
  • Puissance à Un à 20°C : 31W
  • Limites de fonctionnement : - 20% + 10% de Un
  • Rigidité diélectrique (entre bobine et contacts / entre contacts) : 2000 VAC 50 Hz
  • Résistance d’isolement à 500 VDC (entre bobine et contacts / entre contacts) : > 100 MΩ
  • Temps d’enclenchement : 25 ms sans rebond - 30 ms avec rebond
  • Temps de rebond : 5 ms
  • Temps de relâchement sans diode : 20 ms
  • Température de fonctionnement : -40°C à/to +60°C
  • Température de stockage : -40°C à/to +85°C
  • Durée de vie mécanique : > 5.106 manoeuvres
  • Durée de vie électrique à Un et Ith conformément la norme NF EN 60947-1 & NF EN 60947-4-1 : > 100000 manoeuvres
  • Degré de protection NFC 20-010 : IP00
  • Masse : 780g unipolaire - 820g bipolaire
  • Tenue aux chocs mécaniques et aux vibrations conformément à la norme CEI60721-3-5 classe 5M3 : Aucune microcoupure (seuil de surveillance : 100?s)
  • Catégorie d’emploi conformément la norme NF EN 60947-1 & NF EN 60947-4-1 : DC 5
