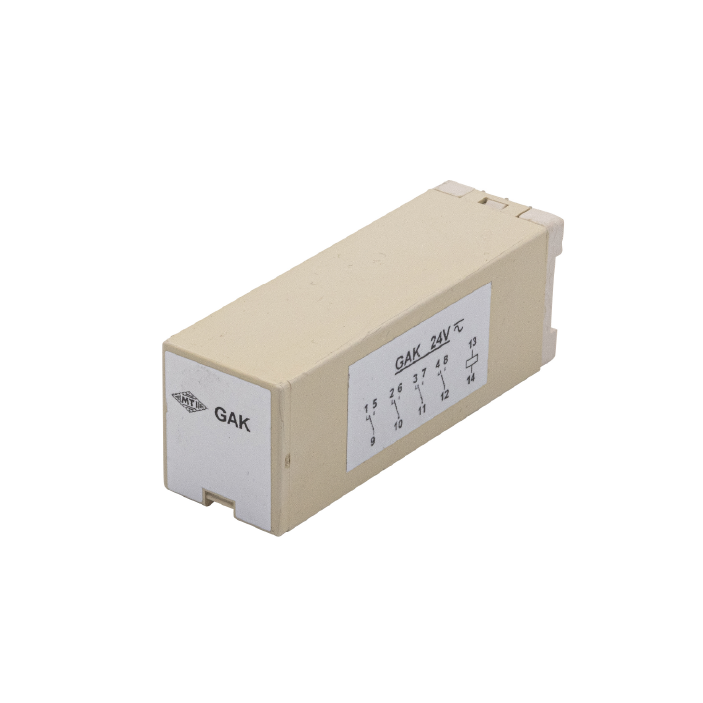

Relais clignoteur GAK

Les relais GAK sont des relais clignoteurs à cadence fixe de 60 battements par minute environ. Position de fonctionnement indifférente, ils sont protégés par un capot plastique et embrochables sur socle pouvant comporter un étrier de verrouillage, et comporte également des broches de sortie à picots au pas standard de 2,54 mm. Possibilité d’interdiction par montage d’un détrompeur mâle sur le relais et femelle sur le socle.

Les relais GAK sont compatibles avec les socles ER/GE (PAR à souder sur CI) ER/GE 2,8 (PAR à souder ou pour clips de 2,8 x 0,5 mm), EVB/GE (PAV à vis), EVC/GE 2,8 (PAV à double languette pour clips de 2,8 x 0,5 mm), TEC 9845 (PAR à wrapper).

Fonction
Clignoteur

Nombre de contacts

Nombre de contacts
4 inverseurs

Tensions nominales

Tensions DC
24-48-125-230 VDC

Pouvoir de coupure

Pouvoir de coupure
3 A

Fonction : Clignoteur
Présentation : Capoté
Raccordement : À picots ou embrochable sur socle

Nombre de contacts et fonctions : 4 inverseurs
Endurance mécanique : 30 x 1 000 000 opérations
Courant permanent max. admissible : 3 A
Charge minimale : 0,1 VA

Tensions nominales standards DC : 24-48-125-230 VDC
Tensions nominales standards AC : 24-48-125-230 VAC
Domaine d'action : -20/+10% Un
Classe de puissance DC : 1,5 W

Temps de fermeture en DC : Clignoteur
Temps de fermeture en AC : 1 batt./seconde - 30 à 100 batt./minute
Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2000 V
Résistance d'isolement : 1000 M?
Tension de choc : 3 kV
Température de fonctionnement : -25 à +55°C

Encombrement en mm

Encombrement et raccordement

Raccordement

Encombrement et raccordement

Charge courant continu

Pouvoir de coupure

Charge courant alternatif

Pouvoir de coupure

Circuit résistif
____ Circuit selphique

Détrompage

Relais GAK avec protection climatique renforcée ;
Relais GAK avec autre cadence de clignotement ;
Relais GAK à tensions spéciales.
