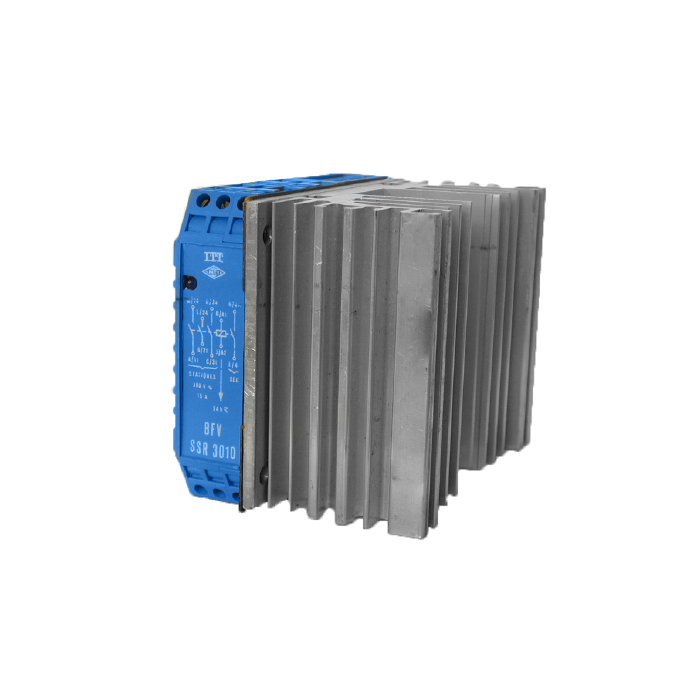

Relais statique BFVH-SSR

Les BFVH-SSR sont des contacteurs statiques triphasés. Ils sont également utilisables en monophasé. Ils se présentent sous la forme d’une borne encliquetable sur barreaux. Ils comprennent :

  • 3 contacts statiques à fermeture pour courant alternatif
  • 1 contact sec auxiliaire (250 V-1 A)
  • 1 commande indifféremment en DC ou en AC avec LED de visualisation.

La technologie retenue en fait des éléments spécifiquement adaptés au milieu industriel.

Fonction

Fonction
Instantané statique tripolaire

Nombre de contacts

Nombre de contacts
3 circuits statiques + 1 T1A

Tensions nominales

Tensions DC
24, 48 V

Pouvoir de coupure

Pouvoir de coupure
11 A

  • Montage : Sur barreau
  • Pas module en mm : 23,5
  • Un standard : 24-48 VAC
  • Limite de fonctionnement : -20 / +10% Un
  • Puissance AC : 1 W
  • Puissance DC : 0,3 à 1 VA
  • Configuration : 3 circuits statiques + 1 T1A
  • Courant commuté maxi. : 11 A
  • Puissance commutée : 7 kW
  • Tension maximale : 500 VAC
  • Temps fonction travail : < 10 ms
  • Temps fonction repos : < 30 ms
  • Bornes / radiateur : 1500 V
  • Contact / contact : 1500 V
  • Entrée / sortie : 1500 V
  • Résistance d’isolement : ≤ 300 x 1000 MΩ
  • Surcharge :  200 A x 20 ms
  • Courant mini : 0,1 A
  • Chute de tension : 1,5 V sous 10 A
  • Courant de fuite : < 5 ms
  • Tension mini : 20 V

Encombrement en mm

Encombrement

Schéma de branchement

Encombrement
  • Alimentation en 110 et 125 VAC (pas 36 mm)
  • Alimentation en 380 VAC
  • Borne gradateur

Besoin d'un produit ou d'une solution électromécanique ?

Contactez nos spécialistes en électromécanique !

Contactez-nous

Découvrez les produits de la même gamme

Tous nos relais statiques

Relais statique BIV-SSR Voir le produit
Relais statiques

Relais statique BIV-SSR

  • Fonction : Instantané statique
  • Contacts : 1 T statique
  • Tensions DC : 6 - 12 -24 - 48 - 125 V
  • Pouvoir de coupure : 15 A
Relais statique SSR50C1 Voir le produit
Relais statiques

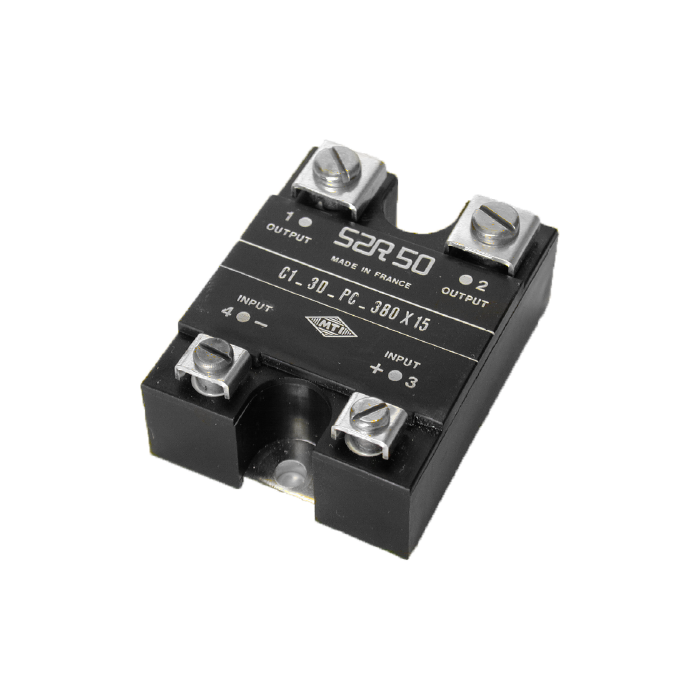

Relais statique SSR50C1
