Relais temporisé multifonction / multigamme 1732

Relais temporisé multifonction / multigamme, capoté avec raccordement sur socles PAV ou PAR, disponible en 2 tempo/ 1 insist. Les relais 1732 se distinguent par :

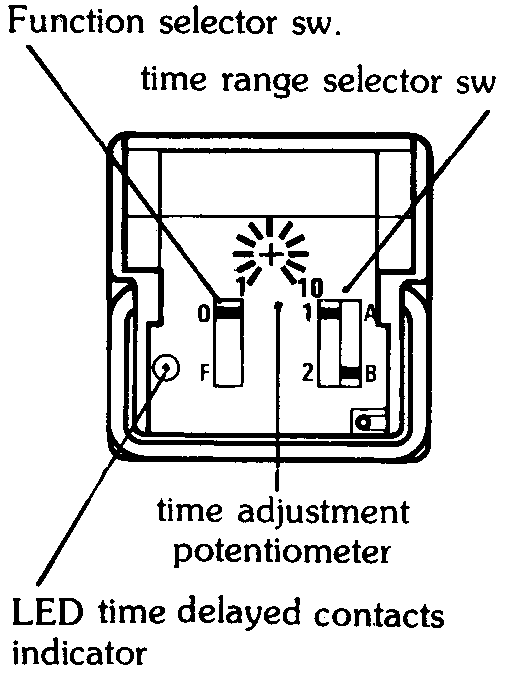

Sélection de la fonction temporisation par commutation en face avant (« F » à la fermeture – « O » à l’ouverture).
Sélection de la gamme de temps par commutation en face avant (0,6-6″, 6-60″, 60-600″).
Visualisation de l’état de sortie par LED. Protection des réglages par capot rabattable plombable.

Fonction
Temporisé multifonction / multigamme

Nombre de contacts
2 tempo / 1 inst.

Tensions DC
12 à 127 V

Pouvoir de coupure
5 A

Fonction : Temporisé multifonction / multigamme
Présentation : Capoté
Raccordement : Sur socles PAV ou PAR

Nombre de contacts et fonctions : 2 tempo / 1 inst.
Endurance mécanique : 30 x 1 000 000 opérations
Courant permanent max. admissible : 5 A
Temps de réponse DC : 20 ms
Temps de réponse AC : 20 ms

Tensions nominales standards DC : 12 à 127 V
Tensions nominales standards AC : 220 V
Domaine d'action : -20/+10% Un
Classe de puissance DC : 2,5 W
Classe de puissance AC : 3 à 4 VA

Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2kV - 50Hz 1mn
Résistance d'isolement : 1000 M?
Tension de choc : 4 kV
Température de fonctionnement : -25 à +55°C
Température de stockage : -40 à +80°C
Gamme de temporisation : 0,6 à 600 s. en 3 gammes
Catégorie climatique : Proctection clim. renforcée

Encombrement en mm

Raccordement, fonction "F"

Raccordement, fonction "O"

Sélection de la fonction temporisation par commutation en face avant (« F » à la fermeture – « O » à l’ouverture) ;
Sélection de la gamme de temps par commutation en face avant (0,6-6″, 6-60″, 60-600″) ;
Visualisation de l’état de sortie par LED ;
Protection des réglages par capot rabattable, scellé.
