Relais bistable 1325

Les relais 1325 sont des relais bistables à circuit rémanent, protégés par un capot en matière plastique transparent, avec un raccordement sur socles PAV ou PAR. Ils sont équipés de 2 circuits de contacts inverseurs.  De nombreuses possibilités de disposition des contacts sont possibles, tant en courant continu qu’alternatif.

Fonction

Fonction
Bistable à circuit remanant

Nombre de contacts

Nombre de contacts
2 inverseurs

Tensions nominales

Tensions DC
6 à 72 V

Pouvoir de coupure

Pouvoir de coupure
5 A

  • Fonction : Bistable à circuit remanant
  • Présentation : Capoté
  • Raccordement : Sur socles PAV ou PAR
  • Nombre de contacts et fonctions : 2 inverseurs
  • Endurance mécanique : 10 000 000 opérations
  • Courant permanent max. admissible : 5 A
  • Temps de réponse DC : < 12 ms
  • Temps de réponse AC : < 12 ms
  • Tensions nominales standards DC : 6 à 72 V
  • Tensions nominales standards AC : 6 à 230 V
  • Domaine d'action : -20/+10% Un
  • Classe de puissance DC : 1,5 W maxi
  • Classe de puissance AC : 1,9 VA
  • Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : Contact 1,5 kV / Bobine 2 kV
  • Résistance d'isolement : > 1000 MΩ
  • Tension de choc : 3 kV
  • Température de fonctionnement : -10 à +55°C
  • Température de stockage : -40 à +80°C
  • Catégorie climatique : Protection climatique renforcée

Encombrement en mm

Encombrement et raccordement

Raccordement 2 inverseurs

Encombrement et raccordement

Raccordement 2RT double coupure

Encombrement et raccordement

Courant continu

Pouvoir de coupure

Courant alternatif

Pouvoir de coupure

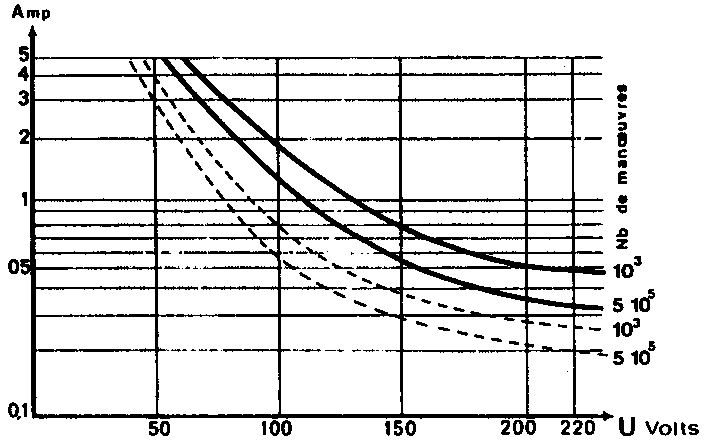

Courant continu 2RT

Pouvoir de coupure

           Circuit résistif
____ Circuit selphique

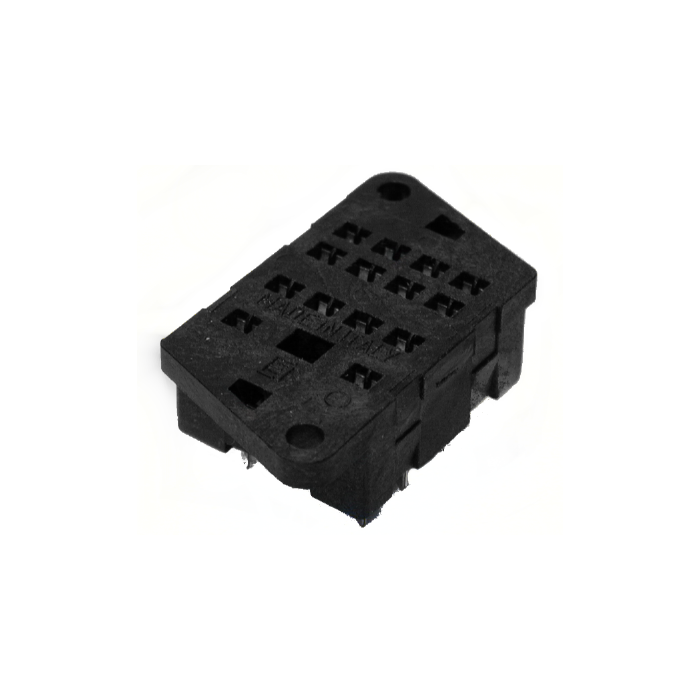

Nos embases adaptées au Relais bistable 1325
