Image du Relais bistable 2248
Image miniature du Relais bistable 2248

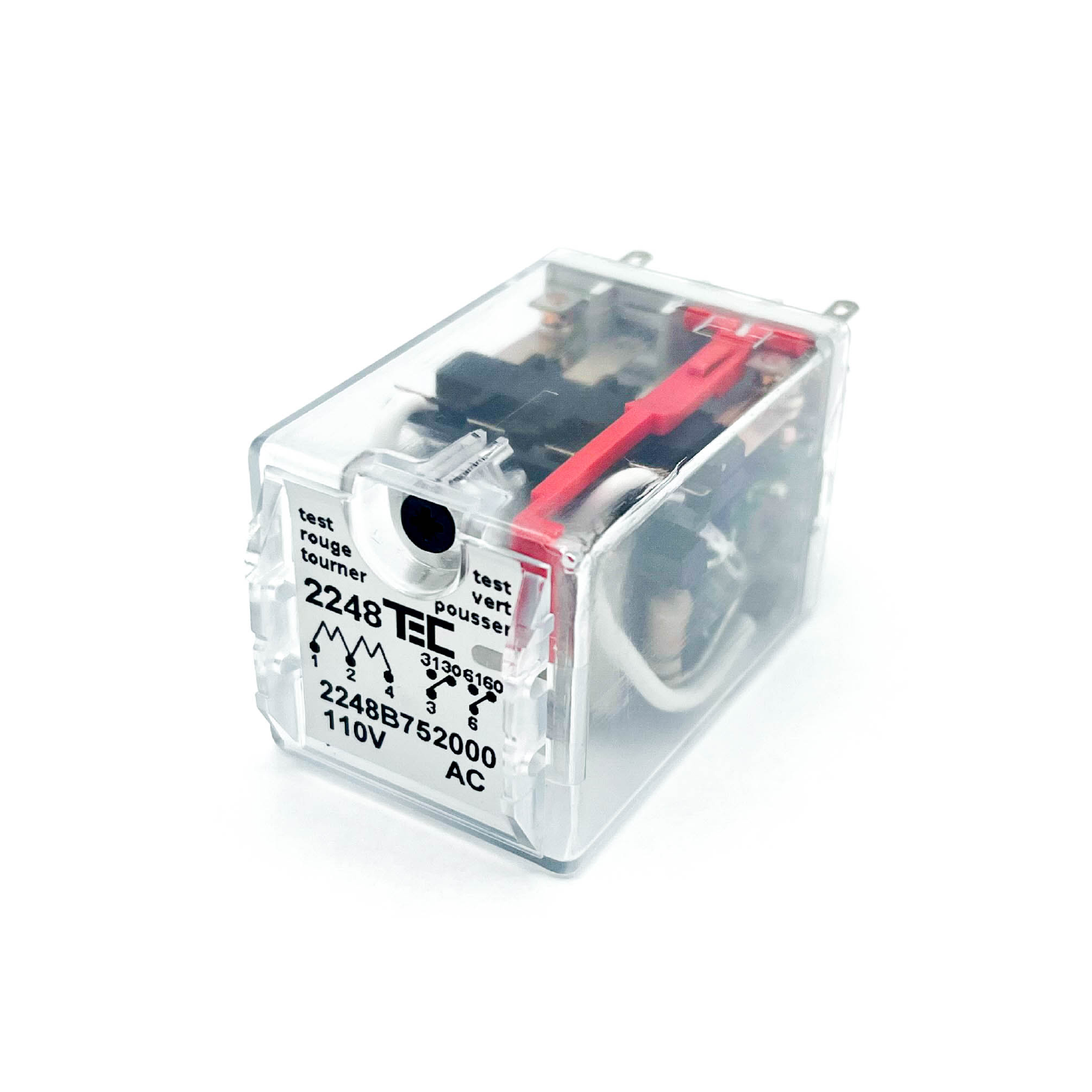

Relais bistable 2248

Les relais 2248 sont des relais bistables à accrochage magnétique. Ils sont protégés par un capot avec un raccordement sur socles PAV ou PAR, disponible avec 2 circuits de contact inverseurs.

Fonction

Fonction
Bistable

Nombre de contacts

Nombre de contacts
2 inverseurs

Tensions nominales

Tensions DC
6 à 125 V

Pouvoir de coupure

Pouvoir de coupure
10 A

  • Fonction : Bistable
  • Présentation : Capoté
  • Raccordement : Sur socles PAV ou PAR
  • Nombre de contacts et fonctions : 2 inverseurs
  • Endurance mécanique : 10 000 000 opérations
  • Courant permanent max. admissible : 10 A
  • Temps de réponse DC : < 20 ms
  • Temps de réponse AC : < 21 ms
  • Tensions nominales standards DC : 6 à 125 V
  • Tensions nominales standards AC : 6 à 230 V
  • Domaine d'action : -20/+10% Un
  • Classe de puissance DC : 2,4 W maxi
  • Classe de puissance AC : 3 VA maxi
  • Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2,5 kV - 50 Hz 1 mn
  • Résistance d'isolement : >200 MΩ
  • Tension de choc : 4 kV
  • Température de fonctionnement : -25 à +40°C
  • Température de stockage : -40 à +80°C
  • Catégorie climatique : Protection climatique renforcée

Encombrement en mm

Encombrement et raccordement

Raccordement AC

Encombrement et raccordement

Raccordement DC

Encombrement et raccordement

Raccordement AC

Encombrement et raccordement

Raccordement AC

Encombrement et raccordement

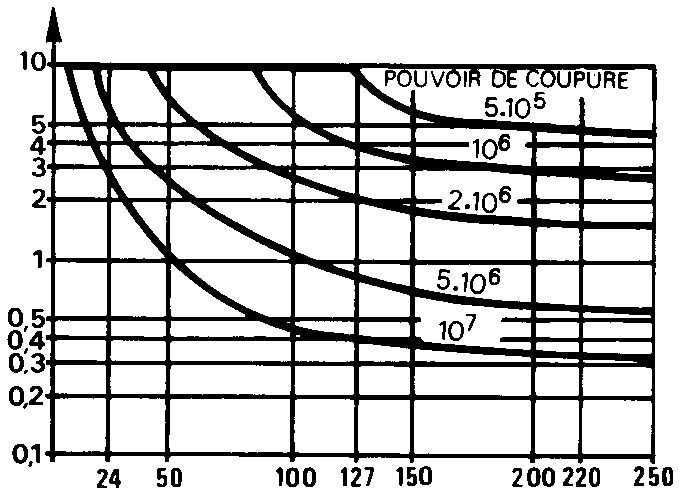

Charge courant continu, résistif

Pouvoir de coupure

Charge courant alternatif, résistif

Pouvoir de coupure

Charge courant continu, inductif

Pouvoir de coupure

Charge courant alternatif, inductif

Pouvoir de coupure
  • Voyant mécanique
  • Bouton-test
  • Ils sont proposés avec les options suivantes : bouton test et voyant de position mécanique.

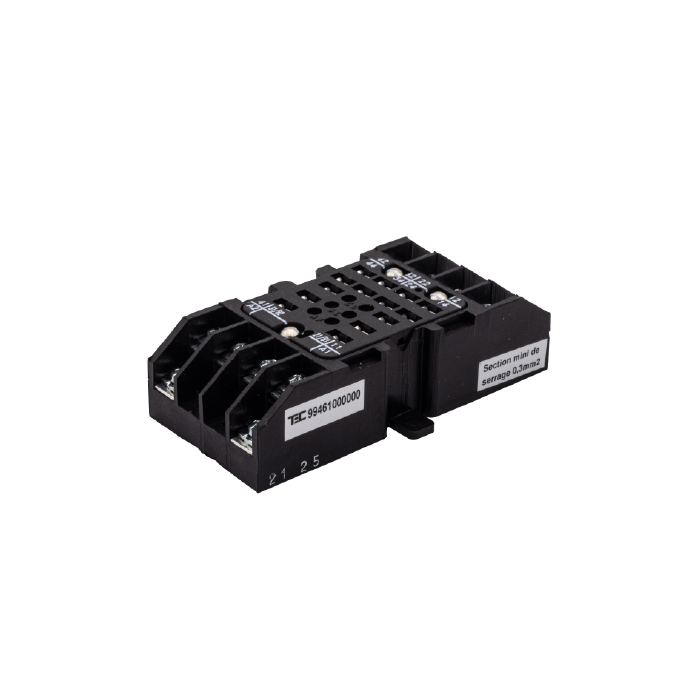

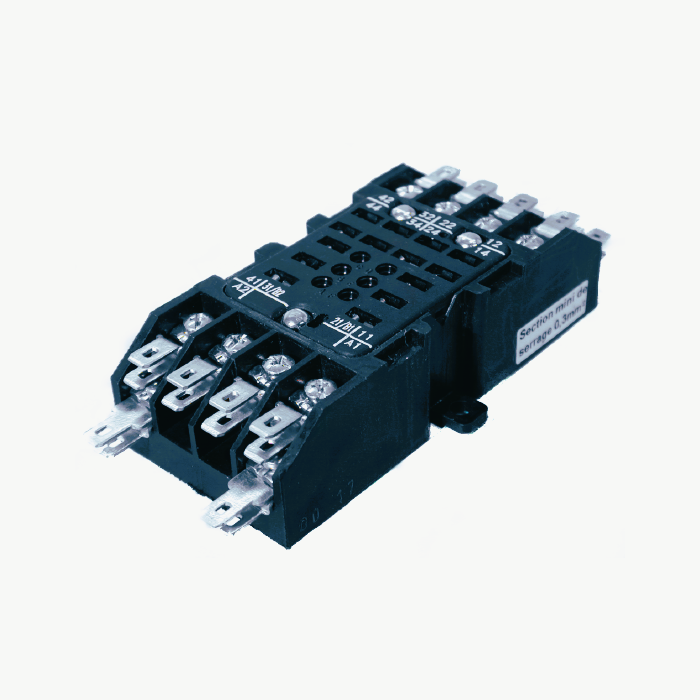

Nos embases adaptées au Relais bistable 2248

Besoin d'un produit ou d'une solution électromécanique ?

Contactez nos spécialistes en électromécanique !

Contactez-nous

Découvrez les produits de la même gamme

Plus de relais bistable

Relais bistable 1325 Voir le produit
Relais bistables

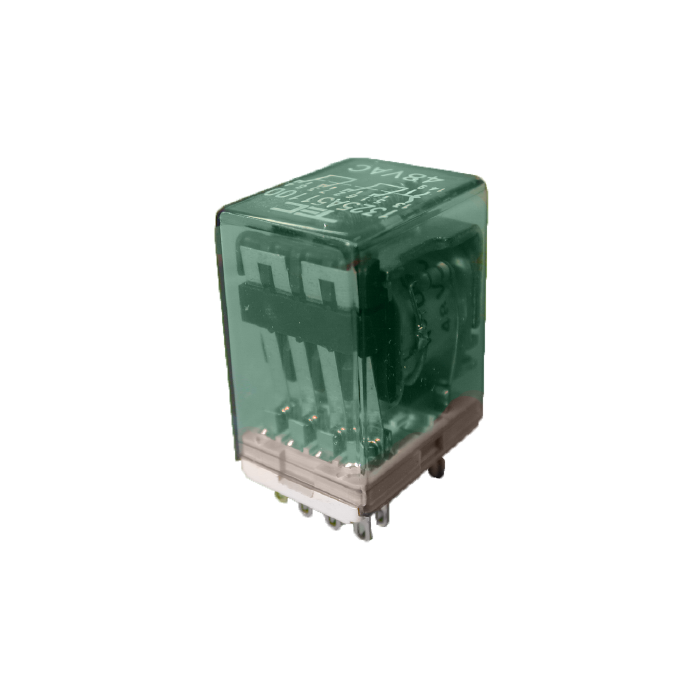

Relais bistable 1325

  • Fonction : Bistable à circuit remanant
  • Contacts : 2 inverseurs
  • Tensions DC : 6 à 72 V
  • Pouvoir de coupure : 5 A
Relais bistable BD Voir le produit
Relais bistables

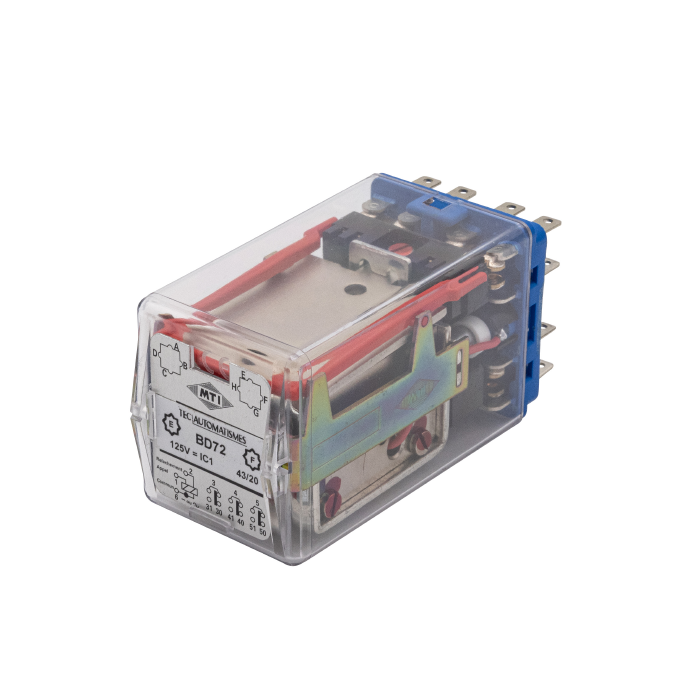

Relais bistable BD

  • Fonction : Bistable à maintien magnétique
  • Contacts : 4 contacts
  • Tensions DC : 6 à 220 VDC
  • Pouvoir de coupure : 10 A
Relais bistable CAD Voir le produit
Relais bistables

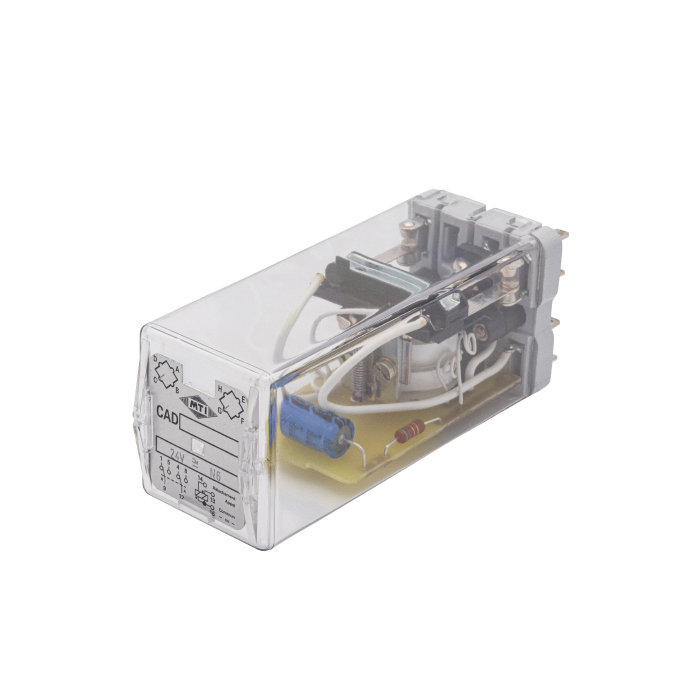

Relais bistable CAD

  • Fonction : Bistable
  • Contacts : 2 inverseurs
  • Tensions DC : 12 à 230 VDC
  • Pouvoir de coupure : 8 A
Relais bistable CSD4 Voir le produit
Relais bistables

Relais bistable CSD4

  • Fonction : Bistable
  • Contacts : 4 inverseurs
  • Tensions DC : 12 - 24 - 48 - 125 - 230 VDC
  • Pouvoir de coupure : 6 A
Relais bistable EPRA Voir le produit
Relais bistables

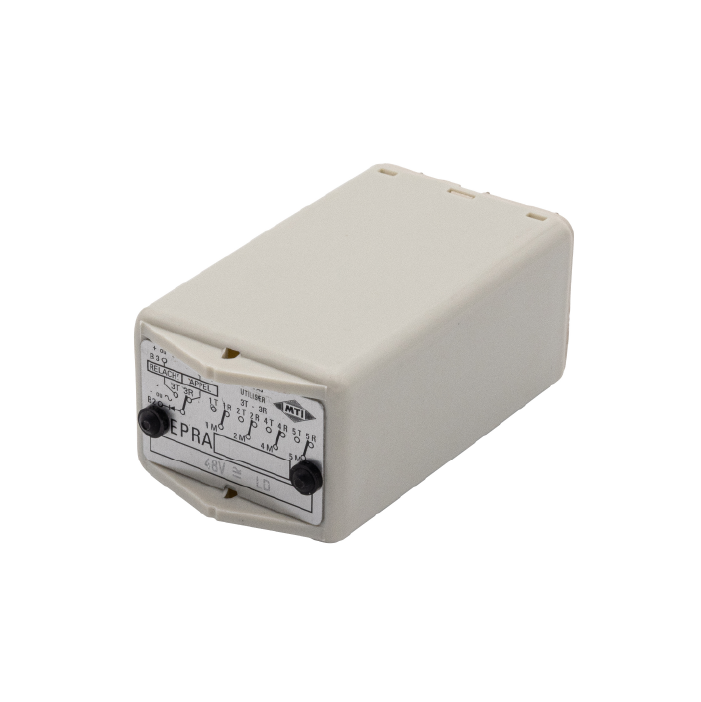

Relais bistable EPRA

  • Fonction : Bistable
  • Contacts : 4 inverseurs
  • Tensions DC : 12 à 230 VDC
  • Pouvoir de coupure : 7 A
Relais bistable GAD Voir le produit
Relais bistables

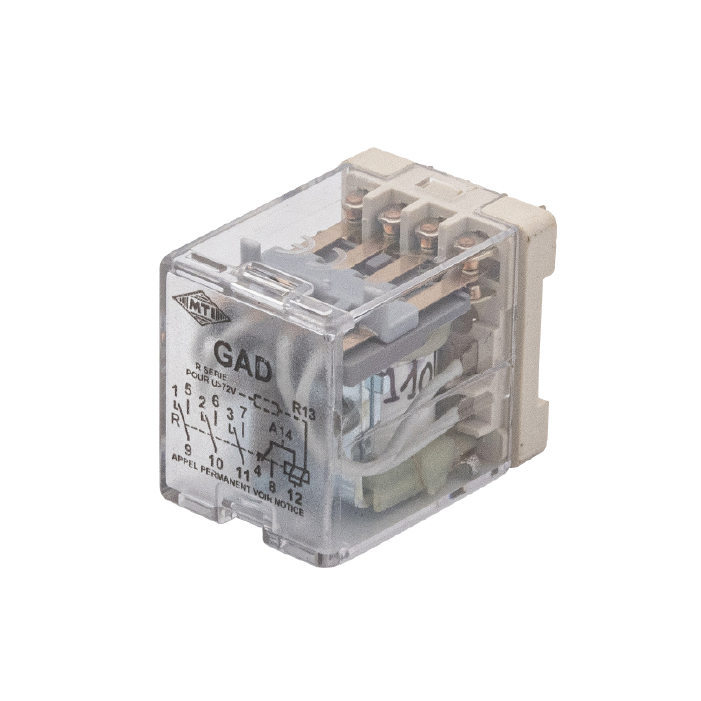

Relais bistable GAD
