Relais instantané BA 1E

Qualification

Position de fonctionnement souhaitable : axe bobine vertical / volets en haut ou axe bobine horizontal / contacts vers le bas. Relais protégé par capot plastique embrochable sur socle comportant un étrier de verrouillage et deux broches d’interdiction de section carrée, munies d’un ergot permettant une sélection en fonction des tensions usuelles. Le relais BA est compatible avec les socles : EVD (PAV par bornes à mâchoires), ER (PAR à souder ou pour clips de 5 mm), ERB (PAR par bornes à mâchoires), ERDL (PAR pour clips doubles de 5 mm).

Fonction

Fonction
Instantané

Nombre de contacts

Nombre de contacts
4 contacts

Tensions nominales

Tensions DC
24/60/110/125

Pouvoir de coupure

Pouvoir de coupure
10 A

  • N° de RSQ TRACTEBEL : 331.00 (BA72) – 534.00 (BA88) ;
  • N° de RSQ ELECTRABEL : 516.00 (BA72) – 540.00 (BA88).
  • Température ambiante minimale : +10°C à +40°C ;
  • Température ambiante extrême : -25°C à +55°C ;
  • Température de stockage : -40°C à +70°C ;
  • Taux d’humidité : 30 à 70% ;
  • Pression atmosphérique : 86 à 106 kPa ;
  • Degré de protection : IP 40 ;
  • Catégorie d’isolement : NFC 45-202 & VDE 0110 : C500 ;
  • Intensité de charge des circuits de contacts : 10 A ;
  • Domaine d’action :
    • Pour tension de référence 24 VDC : 19.2 à 26.4 V ;
    • Pour tension de référence 60 VDC : 48 à 66 V ;
    • Pour tension de référence 110 VDC : 88 à 121 V ;
    • Pour tension de référence 125 VDC : 100 à 137.5 V ;
    • Pour tension de référence 220/230 VAC : 176 à 242 V ;
  • Tension de choc électrique : 5 kV (onde 1.2/50µs) ;
  • Tension de tenue diélectrique :
    • Entre pôles d’un même contact : 2500 VAC eff. ;
    • Entre bobine et circuits de contacts : 2500 VAC eff. ;
    • Entre circuits de contacts indépendants : 2500 VAC eff. ;

Encombrement

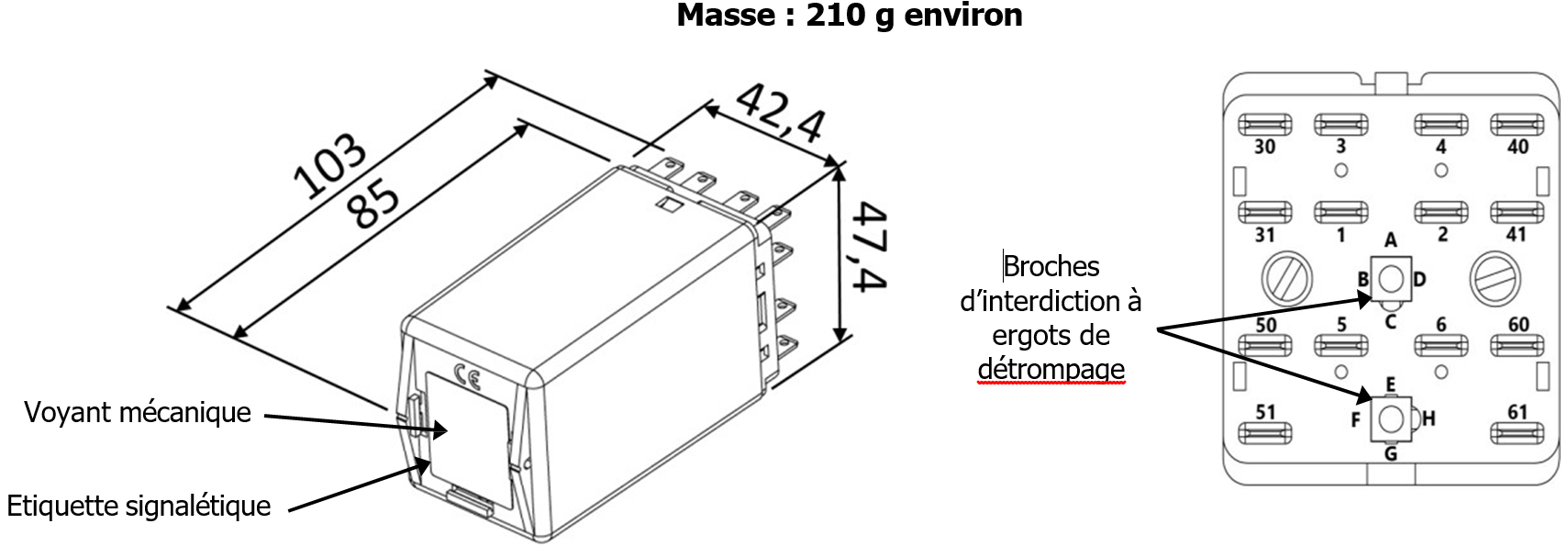

Encombrement et Raccordement

Raccordement

Encombrement et Raccordement

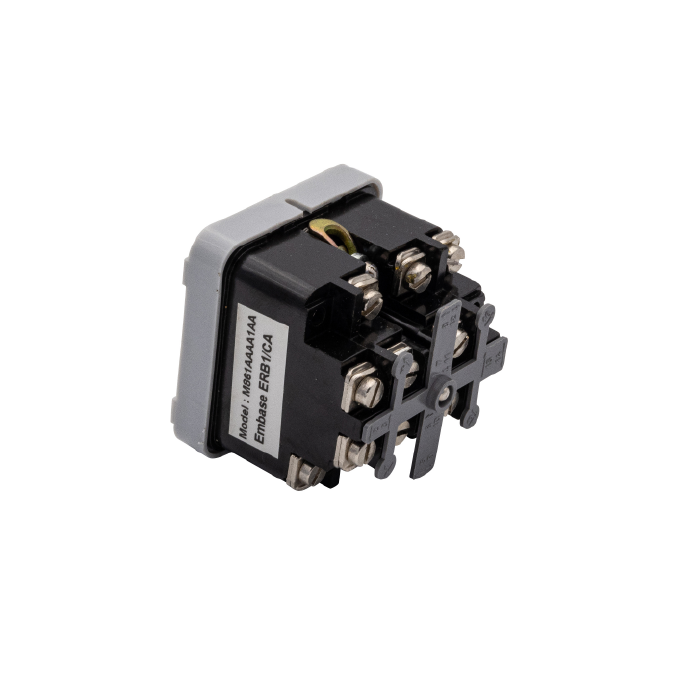

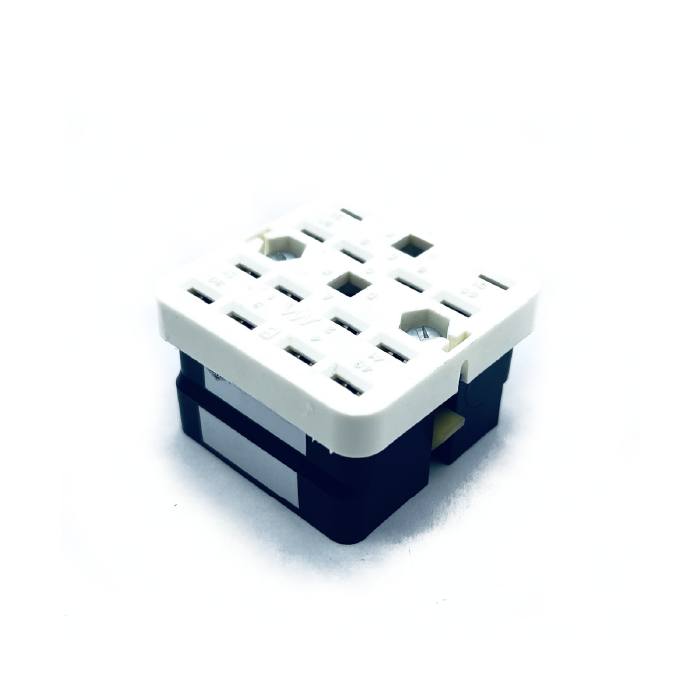

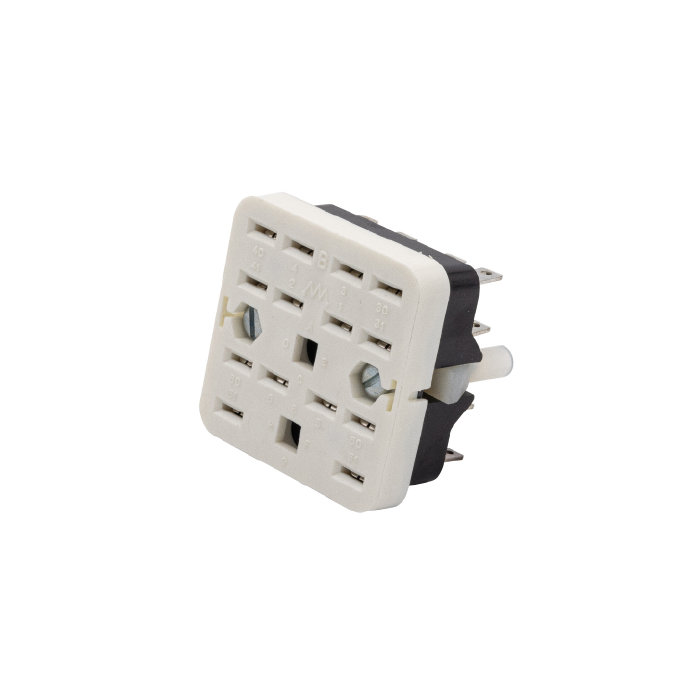

Nos embases adaptées au Relais instantané BA 1E
