Relais instantané GEN 1E

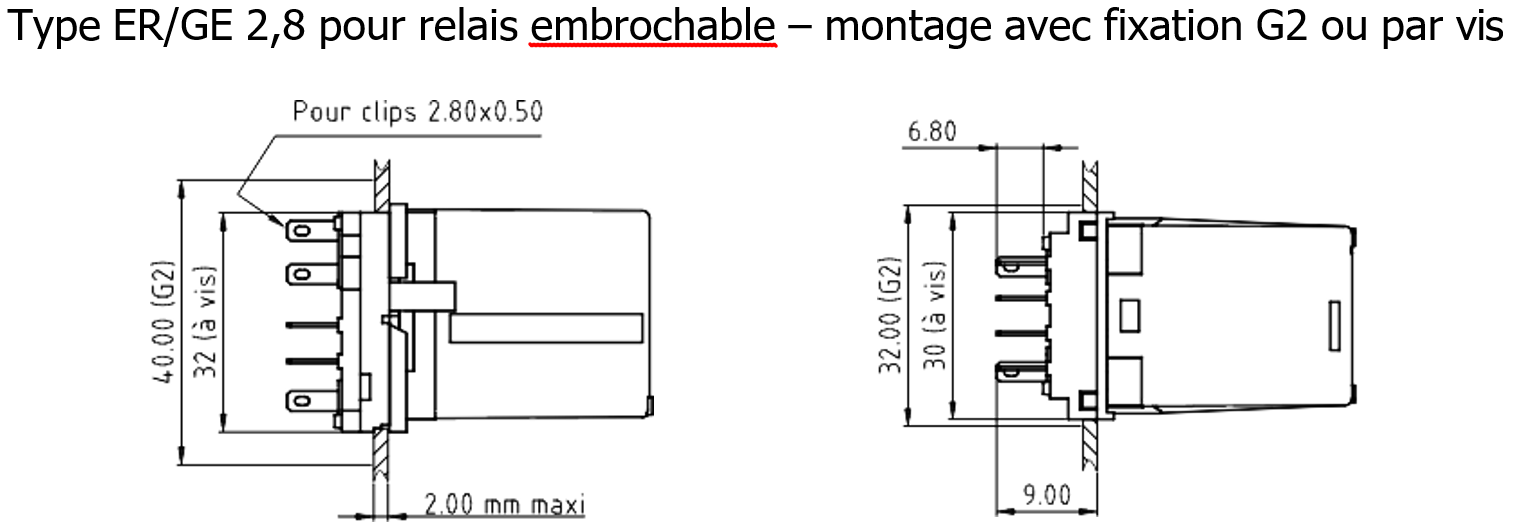

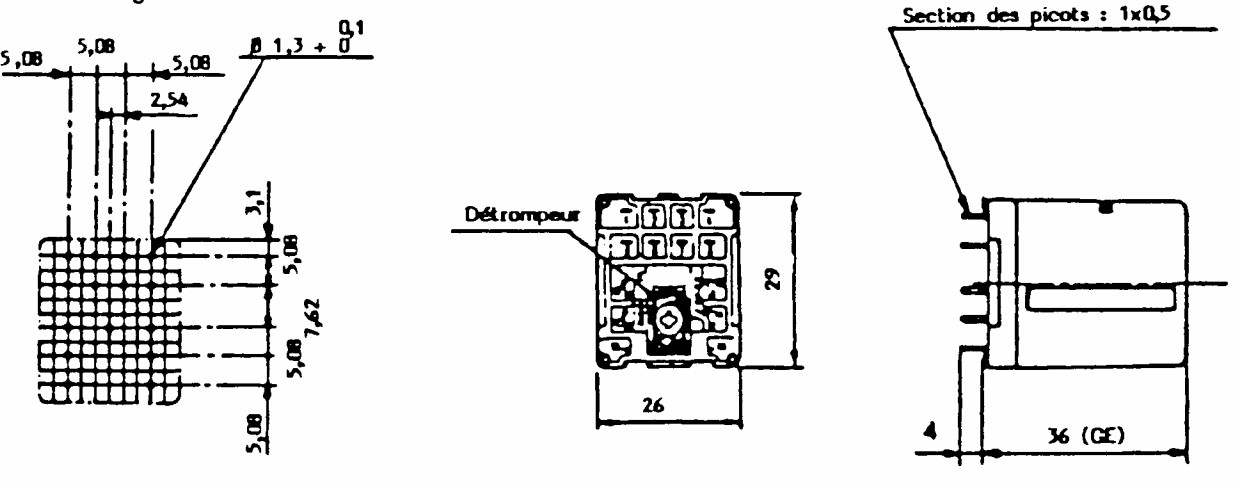

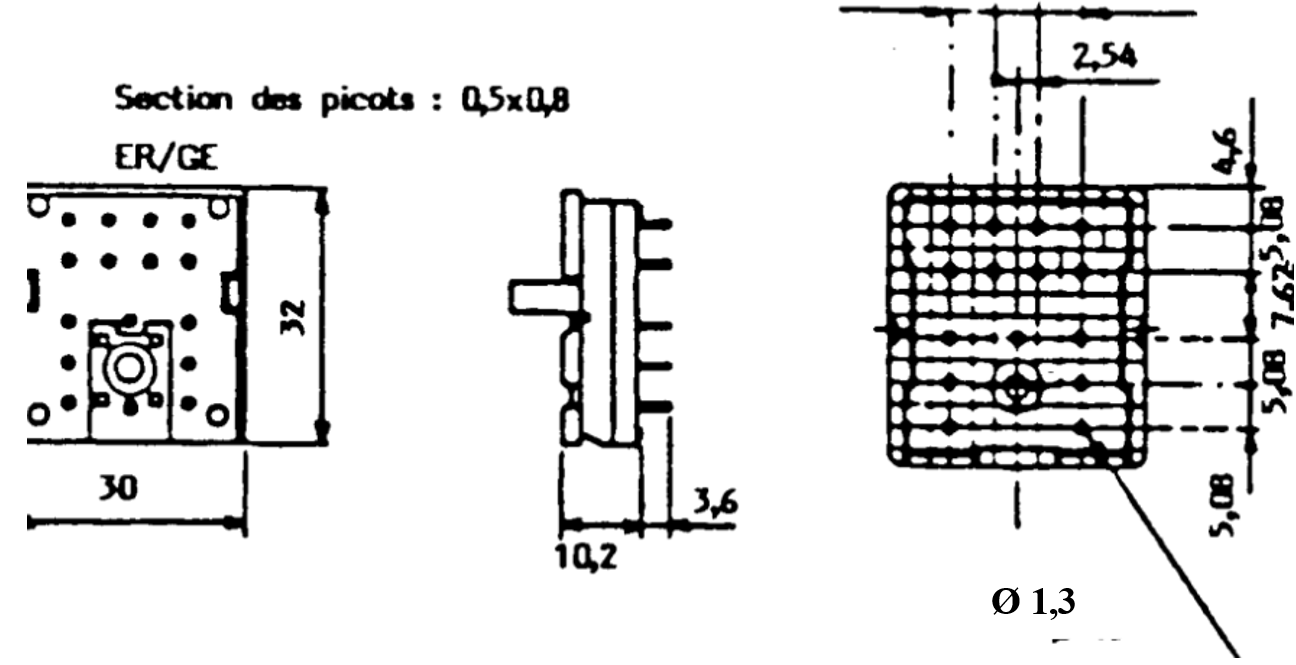

Relais électrique de tout-ou-rien instantané, équipé de quatre circuits de contacts à deux directions, directement soudable sur carte à circuit imprimé ou embrochable sur socle.

Relais hermétique sous gaz neutre, sous capot en matière plastique transparente.

Fonction
Instantané

Nombre de contacts
4 contacts

Tensions DC
24/48/125

Pouvoir de coupure
3 A

Utilisation : Ce relais constitue l’élément de base des modules de relayage et de fin de chaîne pour lesquels l’intensité à couper et à établir est comprise entre 10 mA et 200 mA pour une tension de commutation de 20mV à 137 VCC.

Relais destiné à être utilisé sur des circuits pour lesquels la continuité électrique fonction de temps, est la condition essentielle à respecter.

Il peut aussi s’utiliser sur les mêmes circuits que ceux prévus sur le GE, ce relais permet alors de s’affranchir des conditions d’atmosphère environnante.

Essais : qualifié suivant la spécification HN 45 S 25 et essais d’aptitude limite de tenue aux séismes.
N°RSQ : 43.01(07).

Température ambiante nominale : -5°C à +40°C ;
Température ambiante extrême : -25°C à +55°C ;
Température de stockage : -40°C à +70°C ;
Taux d’humidité : indifférent, relais hermétique ;
Pression atmosphérique : indifférent, relais hermétique ;
Degré de protection : IP 674 ;
Intensité de charge des circuits de contacts : 3 A ;
Domaine d’action :
- Pour tension de référence 24 VDC : 19 à 26 VDC ;
- Pour tension de référence 48 VDC : 38 à 53 VDC ;
- Pour tension de référence 125 VDC : 100 à 137 VDC ;
Tension de tenue diélectrique :
- Entre circuits et masse : 2000 VAC eff. ;
- Entre contacts ouverts : 1000 VAC eff. ;
