Bloc temporisateur 1831/1832

Bloc temporisé, obtenu à partir d’une technologie électronique constituée par des composants assurant les fonctions d’horloge et de comptage commandant le relais de sortie MTI GE.

Temporisateur sous capot plastique, associé à un relais instantané du type GE ou GFN

  • Bloc temporisé à l’ouverture  »O » modèle 1832.
  • Bloc temporisé à la fermeture  »F » modèle 1831.
  • Temporisation réglable en 3 gammes de 0,6 à 600 secondes.
  • La sélection des gammes se fait par strapp au niveau de l’embase.
  • La sélection du temps, par potentiomètre en face avant.
  • Relais de type embrochable sur embase prise arrière ou prise avant, ou soudable directement sur circuit imprimé.
  • Possibilité de détrompage suivant tension.

Utilisation : Eléments de temporisation dans des modules de relayage associés aux relais GE ou GFN.

Essais : Qualifié suivant la spécification HN-45-S-30.

Fonction

Fonction
Bloc temporisé

Tensions nominales

Tensions DC
24 à 125 V

  • Fonction : Bloc temporisé
  • Présentation : Capoté
  • Raccordement : Sur socle PAV ou PAR
    • Tensions nominales standards DC : 24 à 125 V
    • Température de fonctionnement : -25 à +55°C
    • Température de stockage : -40 à +80°C

    1831

    Fonctionnement

    1832

    Fonctionnement

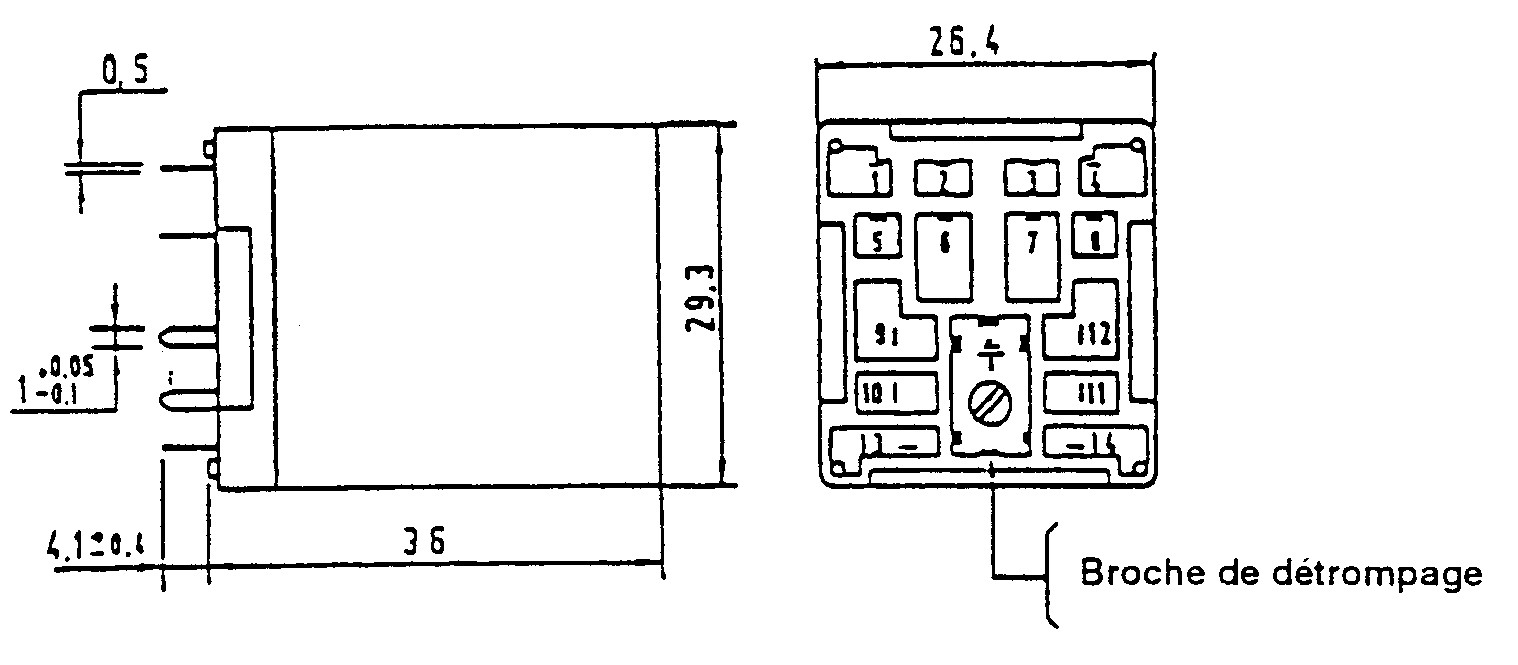

    Encombrement en mm

    Encombrement et raccordement

    Raccordement

    Encombrement et raccordement
