Relais temporisé EPT

Les relais EPT sont des relais à temporisation fixe, d’environ 1 seconde par condensateur. Position de fonctionnement indifférente, les relais EPT sont protégés par un capot en matière plastique, et embrochable sur un socle comportant un étrier de verrouillage et deux tiges de guidage. Ils sont équipés de 2 contacts inverseurs (EPT-MT) ou 3 contacts inverseurs (EPT-MT) pouvant supporter un courant thermique de 5 A. Tout les contacts sont temporisés et la temporisation peut être augmentée par un condensateur extérieur.

Ces relais est compatible avec les socles : EXL5 (PAR à clips), EXCL5 (PAR à picots pour CI), EVPL5 (PAV à visser).

Fonction

Fonction
Temporisation ET/MT

Nombre de contacts

Nombre de contacts
2 inverseurs ET - 3 inverseurs MT

Tensions nominales

Tensions DC
24 à 220 VDC

Pouvoir de coupure

Pouvoir de coupure
5 A

  • Fonction : Temporisation ET/MT
  • Présentation : Capoté
  • Raccordement : Languette de 2,8 ou embrochable sur socles
  • Nombre de contacts et fonctions : 2 inverseurs ET - 3 inverseurs MT
  • Endurance mécanique : 35 x 1 000 000 opérations
  • Courant permanent max. admissible : 5 A
  • Charge minimale : 0,1 VA
  • Tensions nominales standards DC : 24 à 220 VDC
  • Tensions nominales standards AC : 24 à 380 VAC
  • Domaine d'action : -20/+10% Un
  • Classe de puissance DC : 0,5 à 1,8 W
  • Temps de fermeture en DC : Temporisation fixe 0,5 à 1s. - augmentation par condensateur extérieur
  • Temps de fermeture en AC : Temporisation fixe 0,5 à 1s. - augmentation par condensateur extérieur
  • Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2200 V
  • Résistance d'isolement : 1000 M?
  • Tension de choc : 3 kV
  • Température de fonctionnement : -25 à +55°C

Encombrement en mm

Encombrement et raccordement

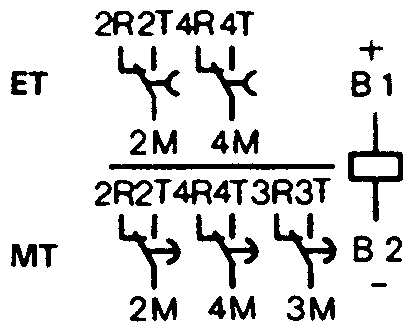

Raccordement

Encombrement et raccordement

Commutation sur AC

Pouvoir de coupure

Commutation sur DC

Pouvoir de coupure

           Circuit résistif
____ Circuit selphique

  • Relais EPT avec protection climatique renforcée ;
  • Relais EPT à caractéristiques spéciales (tension, fréquence) ;
  • Relais EPT à temporisation différente de 1 s (3 s max. en 220 V 50 Hz).
