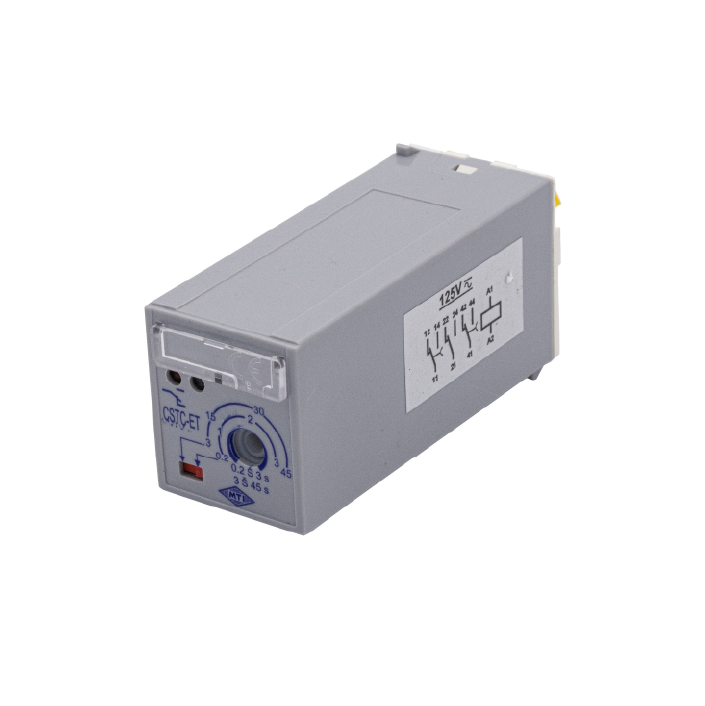

Relais temporisé CSTC

Les relais CSTC sont des relais temporisé réglable électronique. Deux gammes de temporisations (deux relais différents) couvrent une plage de temps de 0,20 s à 75 mn. Position de fonctionnement indifférente, c’est une version standard équipée d’un commutateur de gammes de temporisation, et d’un potentiomètre ajustable en face avant, d’un voyant rouge indiquant l’état travail des contacts temporisés et d’un voyant vert précisant le déroulement de la temporisation.

Les relais CSTC sont compatibles avec les socles : SVB (PAV à vis), SVDL (PAV à double languettes de 4,8 mm), SPVB (PAR à vis pour platine), SPVDL (PAR à double languettes de 4,8 mm pour platine), SRL 4,8 (PAR encliquetable à simple languette de 4,8 mm), SRDL 4,8 (PAR encliquetable à double languettes de 4,8 mm), SRDL 2,8 (PAR encliquetable à double languettes de 2,8 mm).

Fonction

Fonction
Temporisé ET/MT

Nombre de contacts

Nombre de contacts
2 tempo / 1 inst.

Tensions nominales

Tensions DC
12 à 230 VDC

Pouvoir de coupure

Pouvoir de coupure
6 A

  • Fonction : Temporisé ET/MT
  • Présentation : Capoté
  • Raccordement : À languette de 2,8 ou embroche. sur socle
  • Nombre de contacts et fonctions : 2 tempo / 1 inst.
  • Endurance mécanique : 20 x 1 000 000 opérations
  • Courant permanent max. admissible : 6 A
  • Charge minimale : 0,2 VA
  • Tensions nominales standards DC : 12 à 230 VDC
  • Tensions nominales standards AC : 12 à 230 VAC
  • Domaine d'action : -20/+10% Un
  • Classe de puissance DC : 3W (4 W in 220 V)
  • Temps de fermeture en DC : Temporisation : 0,2 à 45s. / 0,5 à 75 mn.
  • Temps de fermeture en AC : Temporisation : 0,2 à 45s. / 0,5 à 75 mn.
  • Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2200 V
  • Résistance d'isolement : 1000 MΩ
  • Tension de choc : 3 kV
  • Température de fonctionnement : -25 à +70°C

Encombrement en mm

Encombrement et raccordement

Raccordement ET

Encombrement et raccordement

Raccordement MT

Encombrement et raccordement
24 VDC ou 240 – L/R = 0 3,5 A – 200  000 manœuvres

5 A – 100 000 manœuvres

120 VAC – moteur 100 W 50 000 manœuvres
  • Relais CSTC tensions spéciales ;
  • Relais CSTC temporisations spéciales.
