Relais bistable GAD GCD K3

Relais électrique bistable, équipé de trois circuits de contacts à deux directions et simple coupure, directement soudable sur carte à circuit imprimé, ou embrochable sur socle.

Commande par impulsion : Type GAD
Commande permanente : Type GAD + GCD

(GCD : module extérieur d’auto-coupure, d’encombrement identique au GAD). Relais non étanche, sous capot en matière plastique transparente.

Fonction
Bistable

Nombre de contacts

Nombre de contacts
3 contacts

Tensions nominales

Tensions DC
48 V

Pouvoir de coupure

Pouvoir de coupure
3 A

Utilisation : relais destiné à réaliser des automatismes, des systèmes d’interfaces, des commandes d’actionneurs, pour lesquels une mémoire non volatile du circuit est nécessaire.
Essais : qualifié suivant la spécification HM 63/97/030/B et essais d’aptitude limite de tenue aux séismes. La qualification K3 n’est acquise que lorsque le relais subit avec l’équipement sur lequel il est monté, un essai de tenue aux séismes.

Température ambiante :
- Domaine Nominal : +5°C à +40°C ;
- Domaine extrême : -25°C à +55°C ;
Taux d’humidité : <70% à +40°C ;
Pression atmosphérique : >(800 mbar) 80 kPa ;
Domaine de variation de la tension :
- Pour 48 VDC : 38 à 53 VDC.
Domaine de variation du facteur d’ondulation : 6%
Degré de protection : IP 40 ;
Intensité de charge du contact : 3 A.

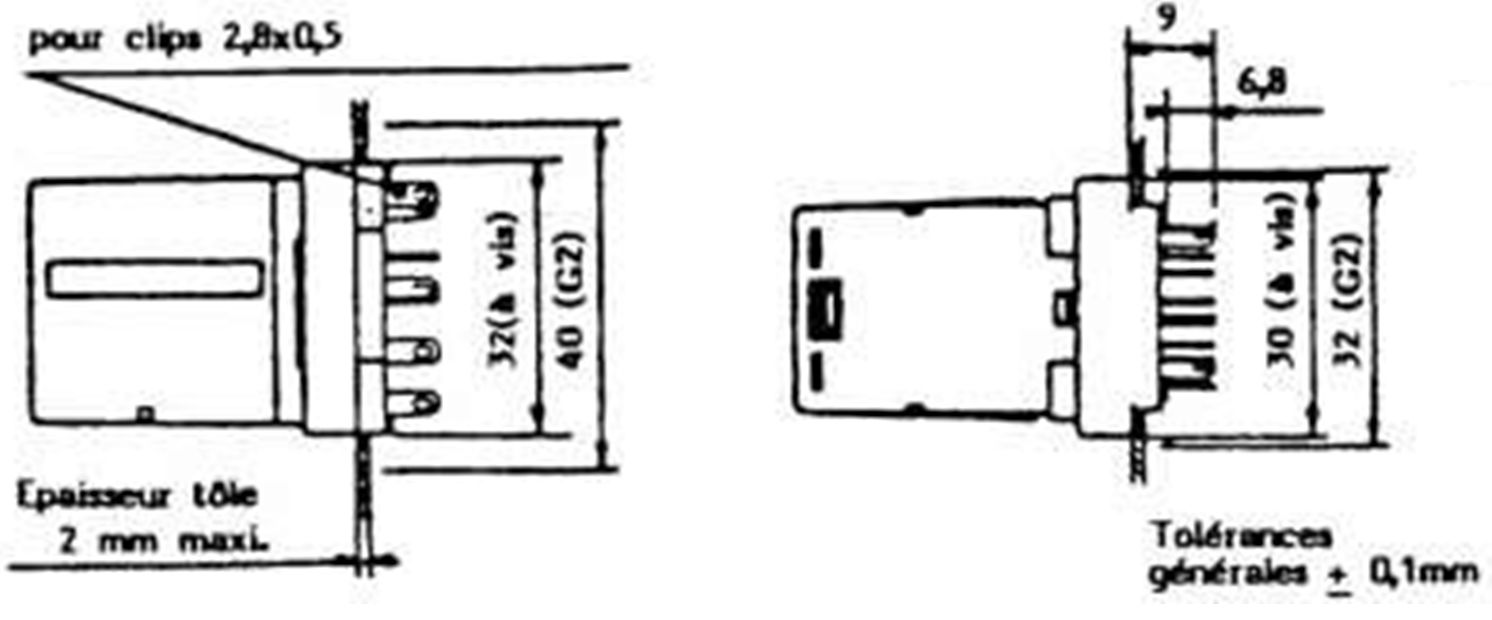

Encombrement, Type ER/GE 2,8 pour relais embrochable – montage avec fixation G2 ou par vis

Encombrement et Raccordement

Encombrement, découpe sur tôle

Encombrement et Raccordement

Type EW/GE pour câblage wrappé / Type ER/GE pour circuit imprimé

Encombrement et Raccordement

Type EVB GE ou EVC GE 2,8 pour relais embrochable / Pour relais soudé sur socle

Encombrement et Raccordement

Encombrement

Encombrement et Raccordement

Raccordement

Encombrement et Raccordement

Nos embases adaptées au Relais bistable GAD GCD K3
