Image du Relais instantané GE K3
Image miniature du Relais instantané GE K3

Relais instantané GE K3

Qualification

Relais électrique de tout-ou-rien instantané, monostable, équipé de quatre circuits de contact à deux directions et simple coupure, directement soudable sur carte à circuit imprimé ou embrochable sur socle. Relais non étanche, sous capot en matière plastique transparente.

Fonction

Fonction
Instantané

Nombre de contacts

Nombre de contacts
4 contacts

Tensions nominales

Tensions DC
24/48/125

Pouvoir de coupure

Pouvoir de coupure
3 A

  • Utilisation : relais destiné à réaliser des automatismes, des systèmes d’interfaces, des séquences d’alarme et de signalisation, à commander des actionneurs pour lesquels l’intensité à couper et à établir est comprise entre 10 mA et 0,4 A, pour des tensions comprises entre 19 et 137 V en courant continu.
  • Essais : qualifié suivant la spécification HM-63/95/125C et essais d’aptitude limite de tenue aux séismes. La qualification K3 n’est acquise que lorsque le relais subit avec l’équipement sur lequel il est monté un essai de tenue aux séismes
  • Température ambiante :
    • Domaine minimal: +5°C à +40°C ;
    • Domaine extrême : -25°C à +55°C ;
  • Taux d’humidité :  <70% à +40°C ;
  • Pression atmosphérique :  >(800 mbar) 80 kPa ;
  • Domaine de variation de la tension :
    • Pour 125 VDC : 100 à 137 VDC ;
    • Pour 48 VDC : 38 à 53 VDC ;
    • Pour 24 VDC : 19 à 26 VDC.
  • Domaine de variation du facteur d’ondulation : valeur non critique
  • Degré de protection : IP 40 ;
  • Intensité de charge du contact : 3 A.

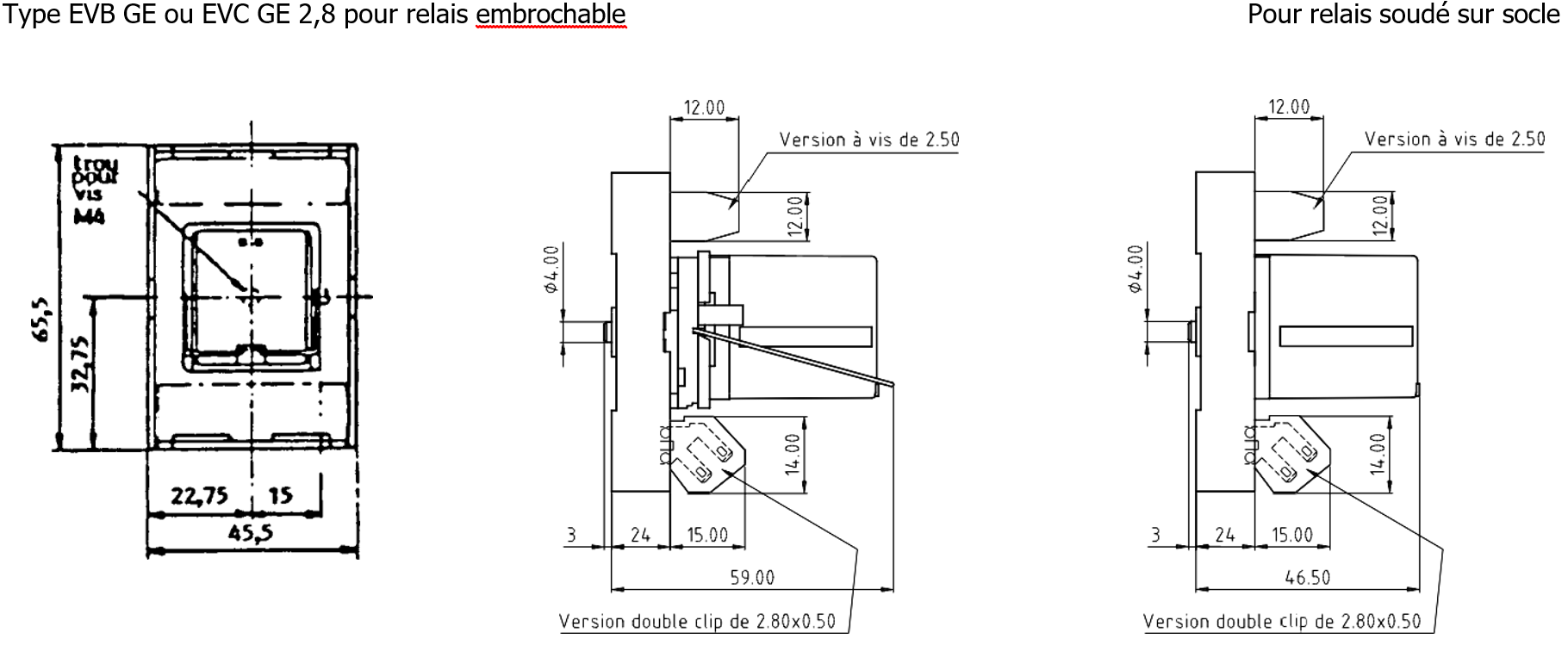

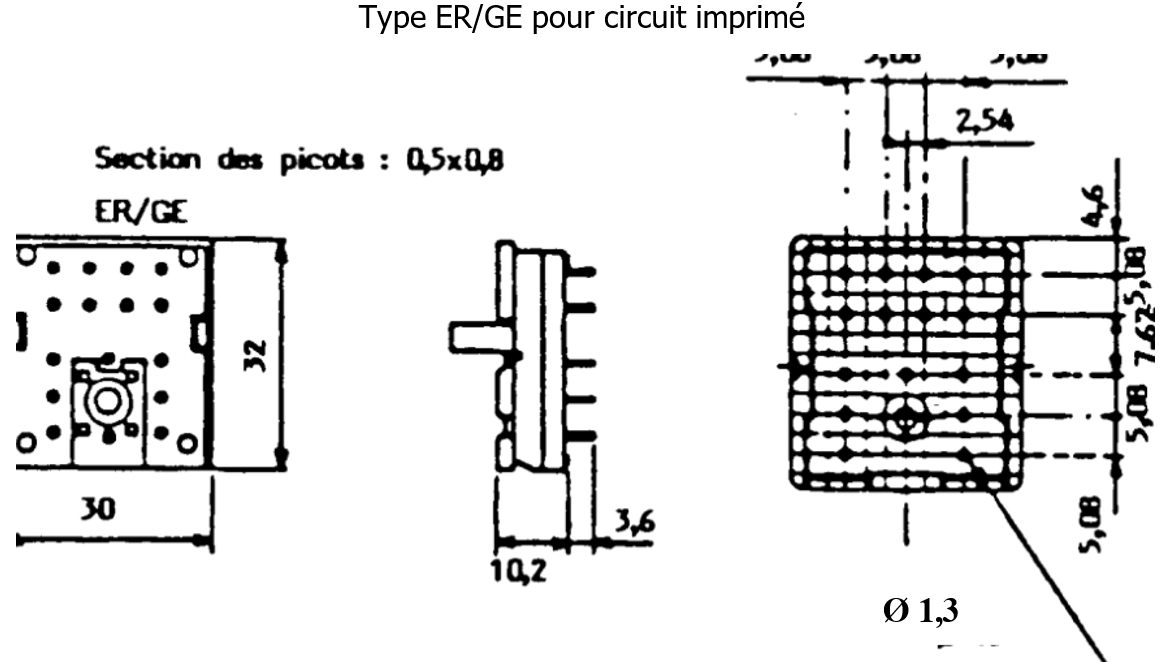

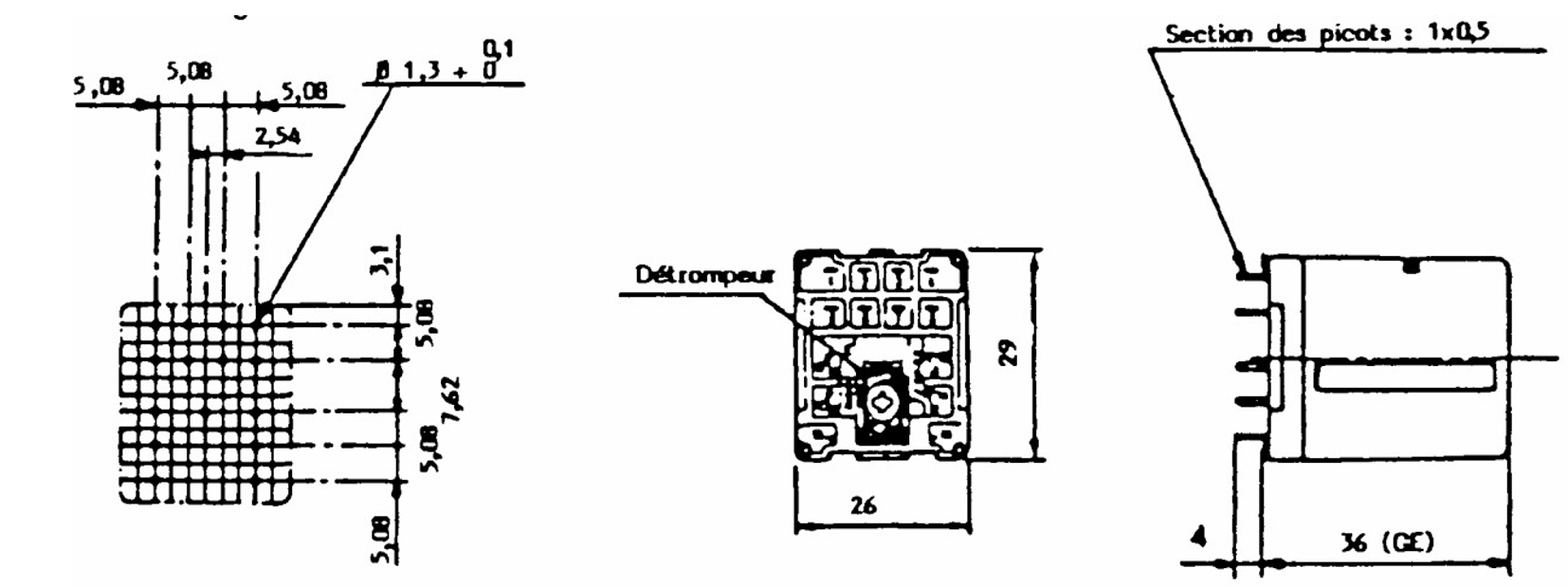

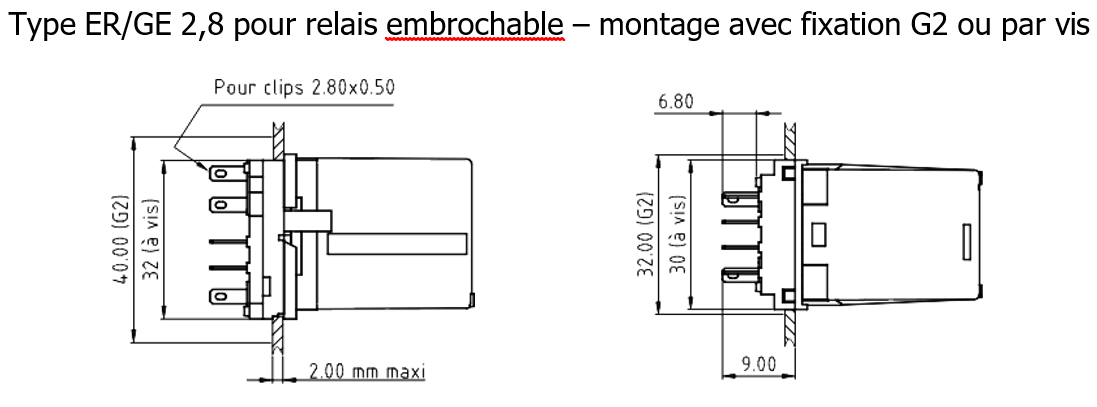

Encombrement en mm

Encombrement et Raccordement

Encombrement

Encombrement et Raccordement

Encombrement

Encombrement et Raccordement

Encombrement

Encombrement et Raccordement

Encombrement

Encombrement et Raccordement

Raccordement

Encombrement et Raccordement
