Image du Relais instantané CS K3
Image miniature du Relais instantané CS K3

Relais instantané CS K3

Qualification

Relais électrique tout-ou-rien instantané, monostable, équipé de quatre circuits de contacts, à deux directions et simple coupure :

  • Embrochable sur socle
  • Equipé d’un voyant mécanique

Relais non étanche sous capot en matière plastique transparente.

Fonction

Fonction
Instantané

Nombre de contacts

Nombre de contacts
4 contacts

Tensions nominales

Tensions DC
48/125

Pouvoir de coupure

Pouvoir de coupure
8 A

  • Utilisation : relais destiné aussi bien aux automatismes industriels qu’aux commandes des actionneurs pour lesquels l’intensité à couper ou à établir est comprise entre 10 mA et 600 mA pour des tensions comprises entre 19 et 137VCC.
  • Essais : qualifié suivant la spécification HN 45 S 25 et essais d’aptitude limite de tenue aux séismes. La qualification K3 n’est acquise que lorsque le relais subit avec l’équipement sur lequel il est monté un essai de tenue aux séismes.
  • Température ambiante :
    • Domaine Nominal : -10°C à +55°C ;
    • Domaine extrême : -25°C à +20°C ;
  • Taux d’humidité :  <80% à +55°C ;
  • Pression atmosphérique :  >(800 mbar) 80 kPa ;
  • Domaine de variation de la tension :
    • Pour 125 VCC : 100 à 137 VCC ;
    • Pour 48 VCC : 38 à 53 VCC.
  • Domaine de variation du facteur d’ondulation : valeur non critique ;
  • Degré de protection : IP 50 (avec porte étiquette) ;
  • Intensité de charge du contact : 8 A.

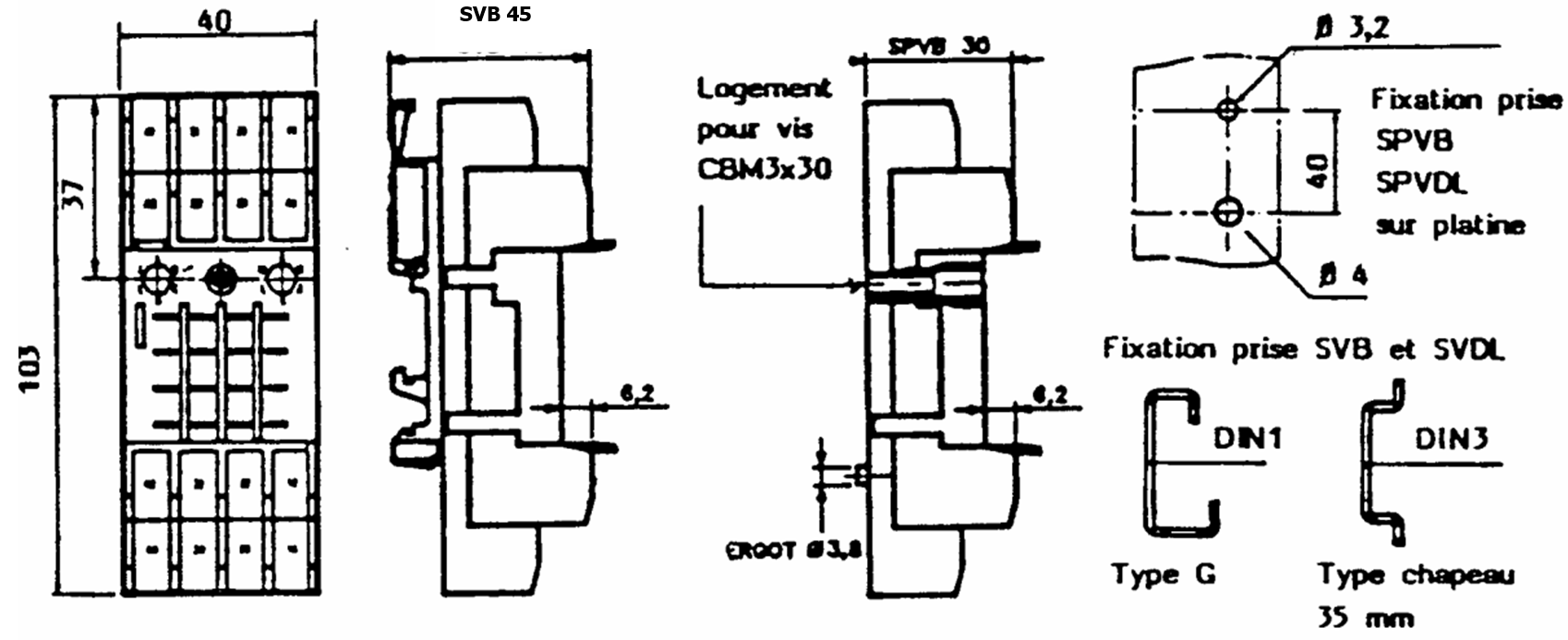

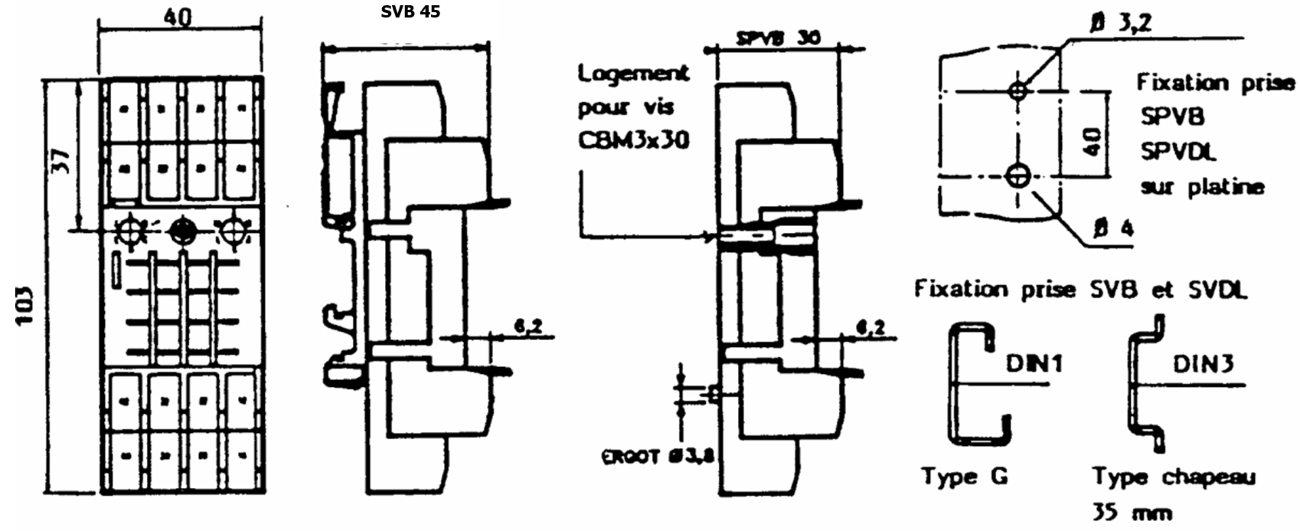

Encombrement en mm

Encombrement et Raccordement

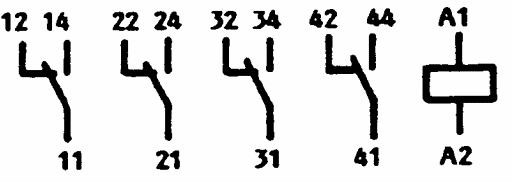

Raccordement

Encombrement et Raccordement

Nos embases adaptées au Relais instantané CS K3
