Image du Relais temporisé CACTA-MT-Z04AA K3
Image miniature du Relais temporisé CACTA-MT-Z04AA K3

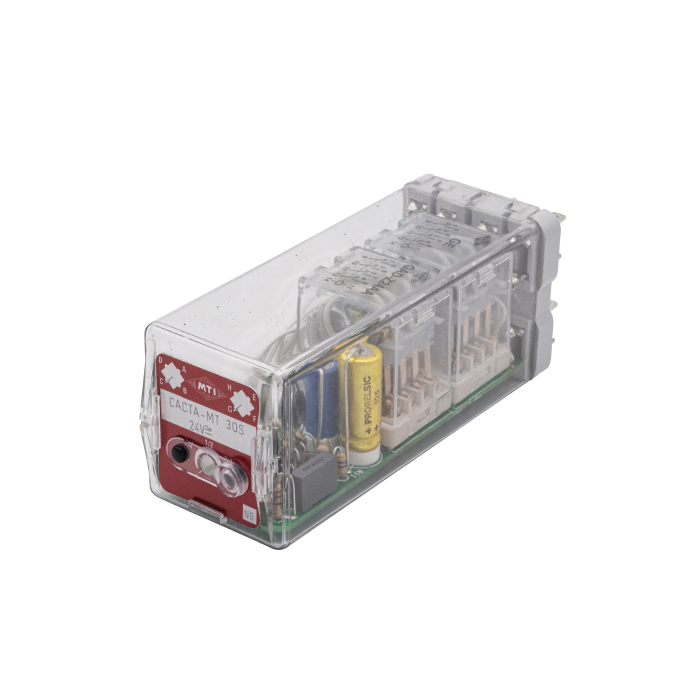

Relais temporisé CACTA-MT-Z04AA K3

Qualification Produit sans composants électroniques programmés

Produit sans composants électroniques programmés

Relais électronique tout-ou-rien temporisé réglable équipé de deux circuits de contacts temporisés à deux inverseurs et simple coupure et de deux circuits de contacts instantanés à deux inverseurs simple coupure.

Relais non étanche sous capot en matière plastique transparente.

*Pour ces groupes, les contacts du relais auxiliaire (série GE, classe C1; 10%; T1 ; I1b; I3C) sont mis en parallèle, suivant la norme HM63/95/125C.

Fonction

Fonction
Temporisé

Nombre de contacts

Nombre de contacts
4 contacts

Tensions nominales

Tensions DC
48

Pouvoir de coupure

Pouvoir de coupure
3 A

  • Utilisation : relais destiné à réaliser des automatismes ou des commandes d’actionneurs pour lesquels l’intensité à couper et à établir est comprise entre 10mA et 0,4A pour des tensions comprises entre 19 et 137V en courant continu.
  • Essais : qualifié suivant la spécification HN 45 S 30 et essais d’aptitude limite de tenue aux séismes. La qualification K3 peut être acquise lorsque l’équipement sur lequel il est monté subit un essai de tenue aux séismes.
  • N° NSQ : D455618069971 [A] rattachée au DQ D455618078109A
  • Température ambiante :
    • Domaine Nominal / Extrême : +10°C à +40°C ;
  • Taux d’humidité :  <70% à +40°C ;
  • Pression atmosphérique :  >(800 mbar) 80 kPa ;
  • Domaine de variation de la tension :
    • Pour 48 VCC : 38 à 53 VCC ;
  • Domaine de variation du facteur d’ondulation : 6% ;
  • Degré de protection : IP 40 ;
  • Intensité de charge du contact : 3 A.

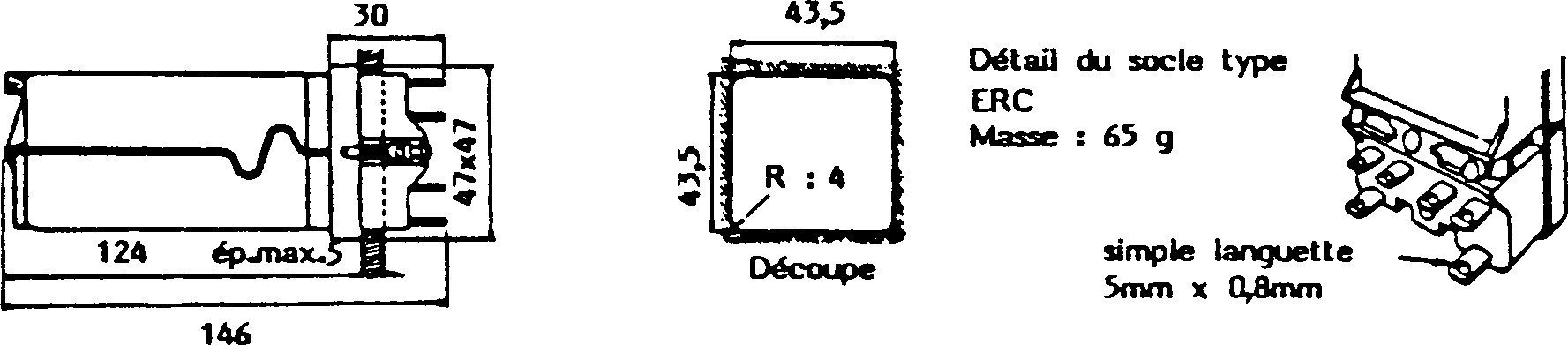

Encombrement en mm

Encombrement et Raccordement

Encombrement sur socle PAR, montage sur tôle

Encombrement et Raccordement

Encombrement sur socle PAR, montage sur tôle

Encombrement et Raccordement

Encombrement, montage sur barreau universel

Encombrement et Raccordement

Raccordement

Encombrement et Raccordement

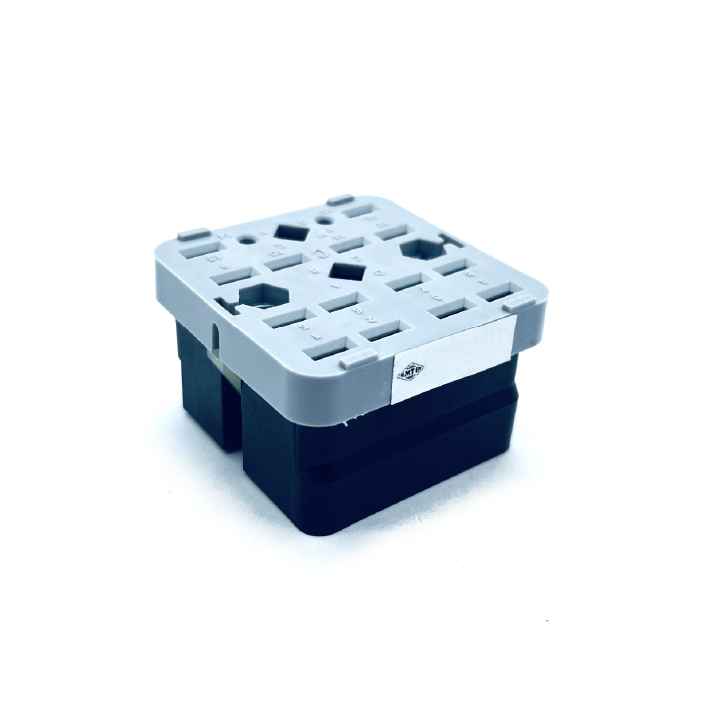

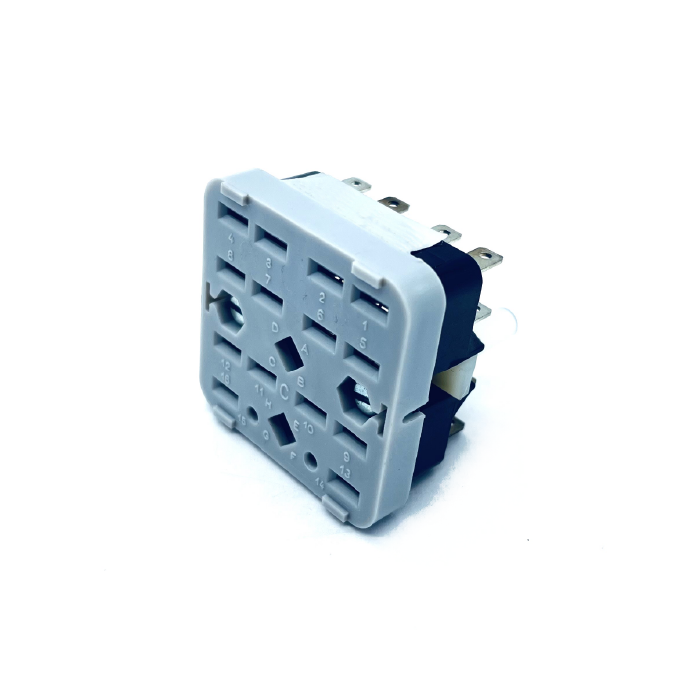

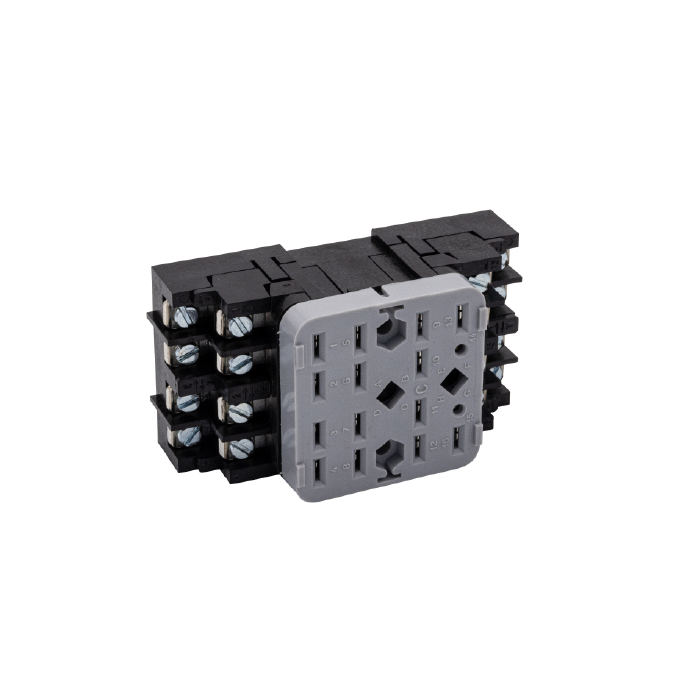

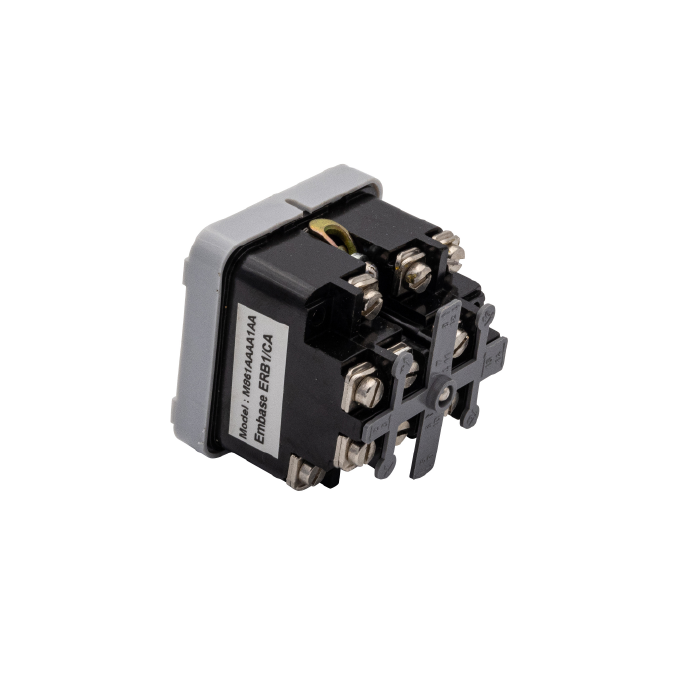

Nos embases adaptées au Relais temporisé CACTA-MT-Z04AA K3

Besoin d'un produit ou d'une solution électromécanique ?

Contactez nos spécialistes en électromécanique !

Contactez-nous

Découvrez les produits de la même gamme

Tous nos relais K3

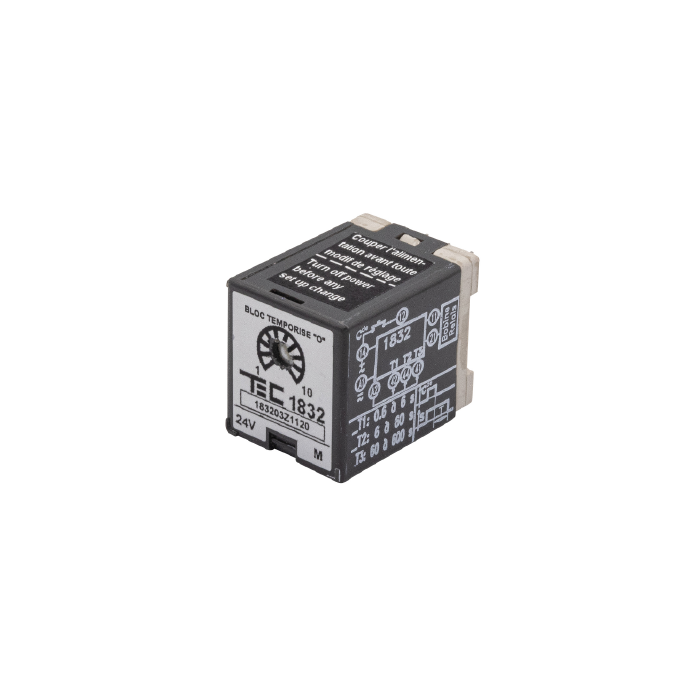

Bloc temporisateur 1831/1832 K3 Voir le produit
Relais qualifiés K3

Bloc temporisateur 1831/1832 K3

  • Fonction : Temporisé
  • Contacts : 1 temporisé
  • Tensions DC : 24/48/125

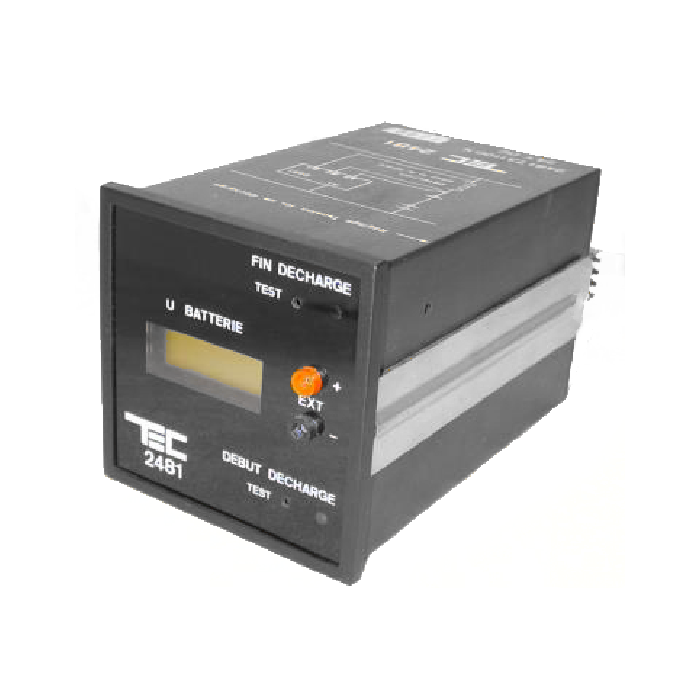

Relais à seuil 2481 K3 Voir le produit
Relais qualifiés K3

Relais à seuil 2481 K3

  • Fonction : De seuil
  • Contacts : 2
  • Tensions DC : 24/48/125/220

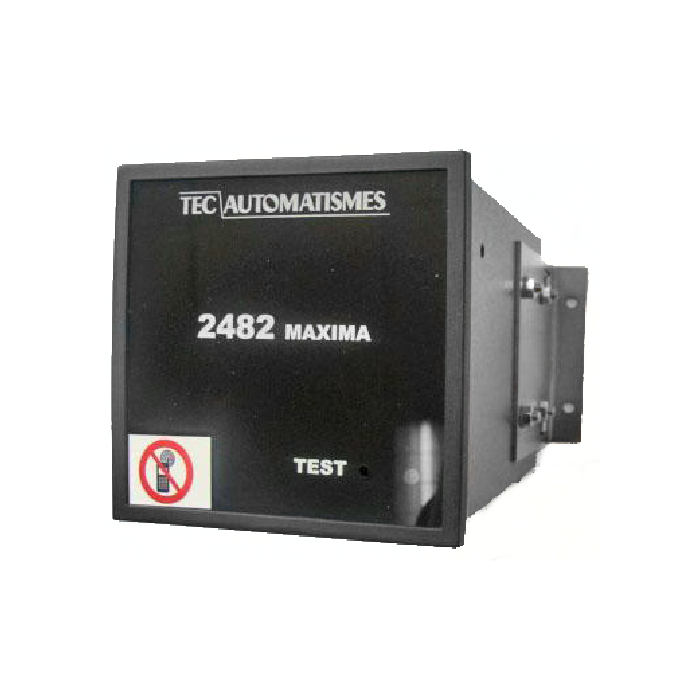

Relais à seuil 2482 à maxima K3 Voir le produit
Relais qualifiés K3

Relais à seuil 2482 à maxima K3

  • Fonction : De seuil
  • Tensions DC : 48/125

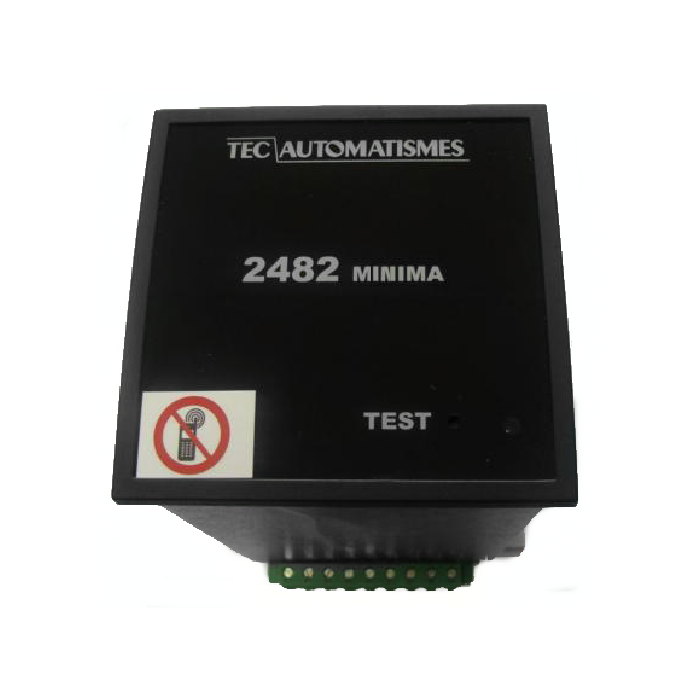

Relais à seuil 2482 à minima K3 Voir le produit
Relais qualifiés K3

Relais à seuil 2482 à minima K3

  • Fonction : De seuil
  • Tensions DC : 48/125
Relais bistable GAD GCD K3 Voir le produit
Relais qualifiés K3

Relais bistable GAD GCD K3

  • Fonction : Bistable
  • Contacts : 3 contacts
  • Tensions DC : 48 V
  • Pouvoir de coupure : 3 A
Relais bistable GADF K3 Voir le produit
Relais qualifiés K3

Relais bistable GADF K3

  • Fonction : Bistable
  • Contacts : 3 contacts
  • Tensions DC : 48 V
  • Pouvoir de coupure : 3 A
Relais bistable GADFN K3 Voir le produit
Relais qualifiés K3

Relais bistable GADFN K3

  • Fonction : Relais bistable GADFN K3
  • Contacts : 3 contacts
  • Tensions DC : 48 v
  • Pouvoir de coupure : 3 A
Relais instantané 1753 K3 Voir le produit
Relais qualifiés K3

Relais instantané 1753 K3

  • Fonction : Instantané
  • Contacts : 4 contacts
  • Tensions DC : 48/125
  • Pouvoir de coupure : 15 A
Relais instantané 1783 K3 Voir le produit
Relais qualifiés K3

Relais instantané 1783 K3

  • Fonction : Instantané
  • Contacts : 4 contacts
  • Tensions DC : 48/125
  • Pouvoir de coupure : 15 A
Relais instantané 2246 K3 Voir le produit
Relais qualifiés K3

Relais instantané 2246 K3

  • Fonction : Instantané
  • Contacts : 4 contacts
  • Tensions DC : 125
  • Pouvoir de coupure : 8 A
Relais instantané CAA72 K3 Voir le produit
Relais qualifiés K3

Relais instantané CAA72 K3

  • Fonction : Instantané
  • Contacts : 4 contacts
  • Tensions DC : 125
  • Pouvoir de coupure : 8 A
Relais instantané CS K3 Voir le produit
Relais qualifiés K3

Relais instantané CS K3

  • Fonction : Instantané
  • Contacts : 4 contacts
  • Tensions DC : 48/125
  • Pouvoir de coupure : 8 A
Relais instantané GE K3 Voir le produit
Relais qualifiés K3

Relais instantané GE K3

  • Fonction : Instantané
  • Contacts : 4 contacts
  • Tensions DC : 24/48/125
  • Pouvoir de coupure : 3 A
Relais instantané GFN K3 Voir le produit
Relais qualifiés K3

Relais instantané GFN K3

  • Fonction : Instantané bas niveau et hermetique
  • Contacts : 4 contacts
  • Tensions DC : 24/48/125
  • Pouvoir de coupure : 3 A

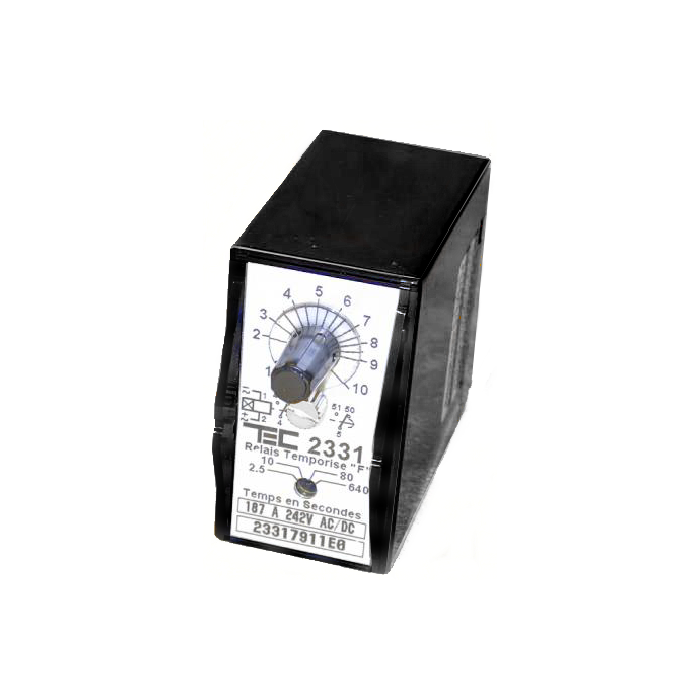

Relais temporisé 2331 et 2332 K3 Voir le produit
Relais qualifiés K3

Relais temporisé 2331 et 2332 K3

  • Fonction : Temporisé
  • Contacts : 2 contacts
  • Tensions DC : 125
  • Pouvoir de coupure : 10 A
Relais temporisé 2452 et 2454 K3 Voir le produit
Relais qualifiés K3

Relais temporisé 2452 et 2454 K3

  • Fonction : Temporisé multifonction
  • Contacts : 2 contacts
  • Tensions DC : 48/125
  • Pouvoir de coupure : 10 A

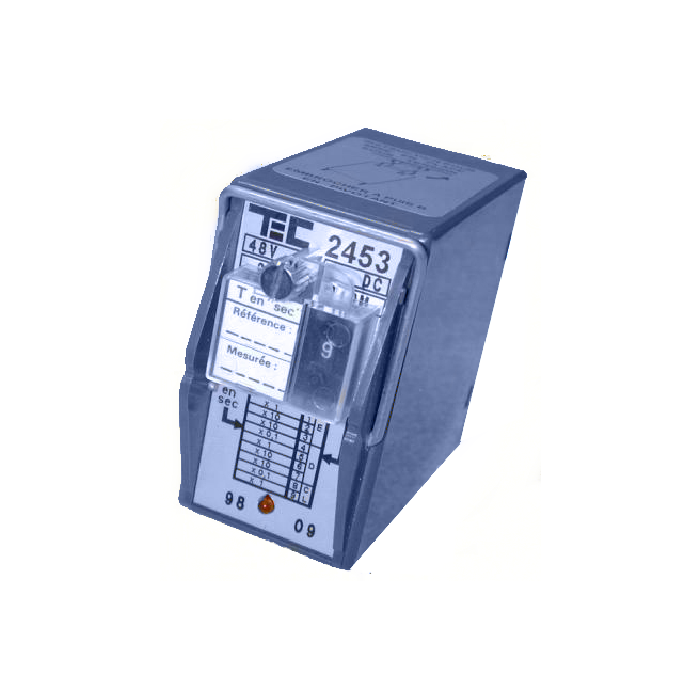

Relais temporisé 2453 K3 Voir le produit
Relais qualifiés K3

Relais temporisé 2453 K3

  • Fonction : Temporisé multifonction
  • Contacts : 4 contacts
  • Tensions DC : 48
  • Pouvoir de coupure : 10 A

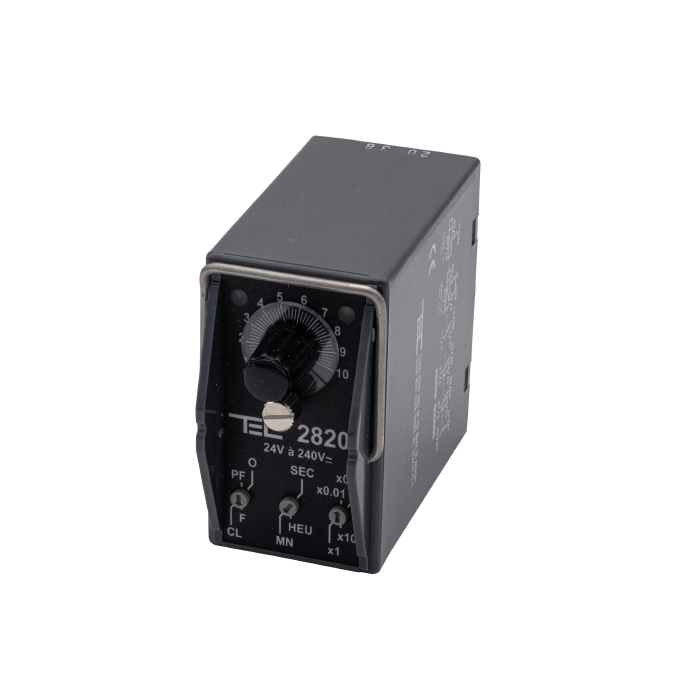

Relais temporisé 2820M K3 Voir le produit
