Image du Relais instantané 1266
Image miniature du Relais instantané 1266

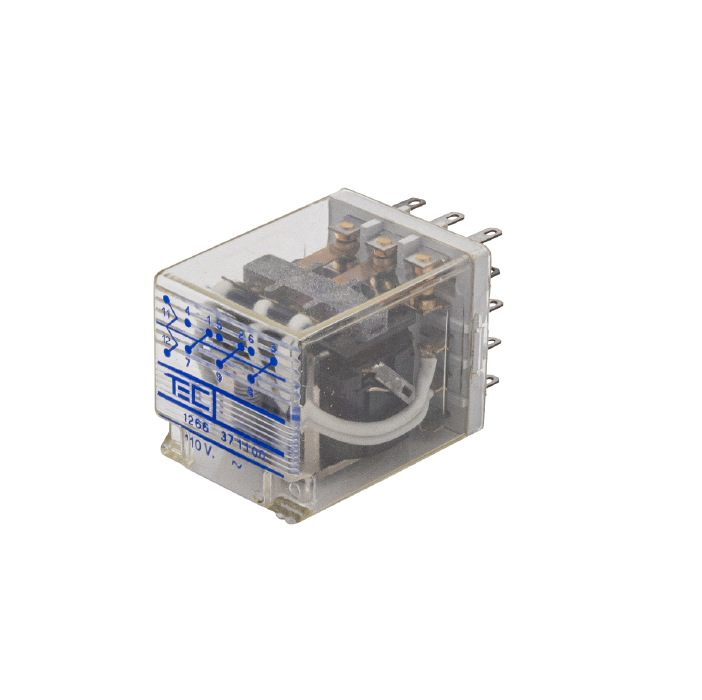

Relais instantané 1266

Les relais 1266 sont des relais de fonction instantanés, protégés par un capot en matière plastique, avec un raccordement sur socle PAV ou PAR, disponible avec 3 inverseurs.

Fonction

Fonction
Instantané

Nombre de contacts

Nombre de contacts
3 inverseurs

Tensions nominales

Tensions DC
6 à 220 V

Pouvoir de coupure

Pouvoir de coupure
8 A

  • Fonction : Instantané
  • Présentation : Capoté
  • Raccordement : Sur socles PAV ou PAR
  • Nombre de contacts et fonctions : 3 inverseurs
  • Endurance mécanique : 10 000 000 opérations
  • Courant permanent max. admissible : 8 A
  • Temps de réponse DC : < 12 ms
  • Temps de réponse AC : < 17 ms
  • Tensions nominales standards DC : 6 à 220 V
  • Tensions nominales standards AC : 6 à 400 V
  • Domaine d'action : -15/+10% Un
  • Classe de puissance DC : 2,2 W
  • Classe de puissance AC : 3 VA
  • Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2kV - 50Hz 1mn
  • Résistance d'isolement : > 200M?
  • Tension de choc : 5kV
  • Température de fonctionnement : -10 à +40°C
  • Température de stockage : -40 à +80°C
  • Catégorie climatique : Proctection clim. renforcée

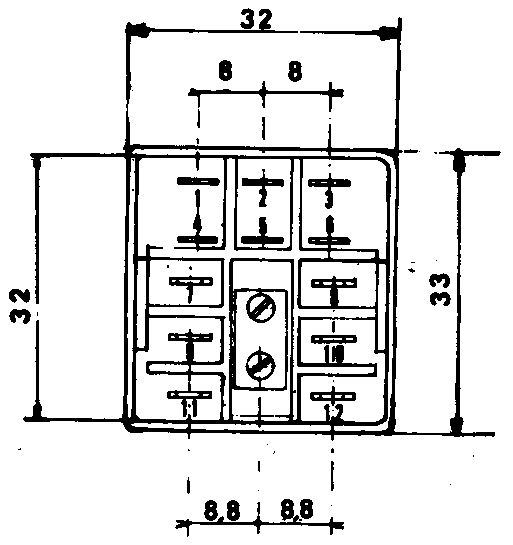

Encombrement en mm

Encombrement et raccordement

Encombrement en mm

Encombrement et raccordement

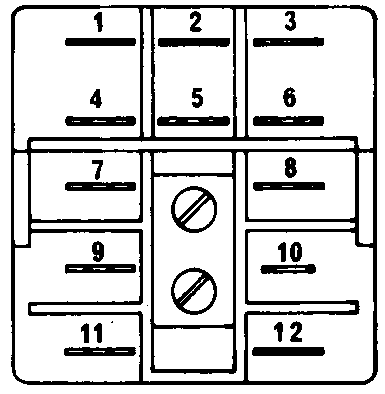

Raccordement

Encombrement et raccordement

Charge courant continu, résistif

Pouvoir de coupure

Charge courant alternatif, résistif

Pouvoir de coupure

Charge courant continu, inductif

Pouvoir de coupure

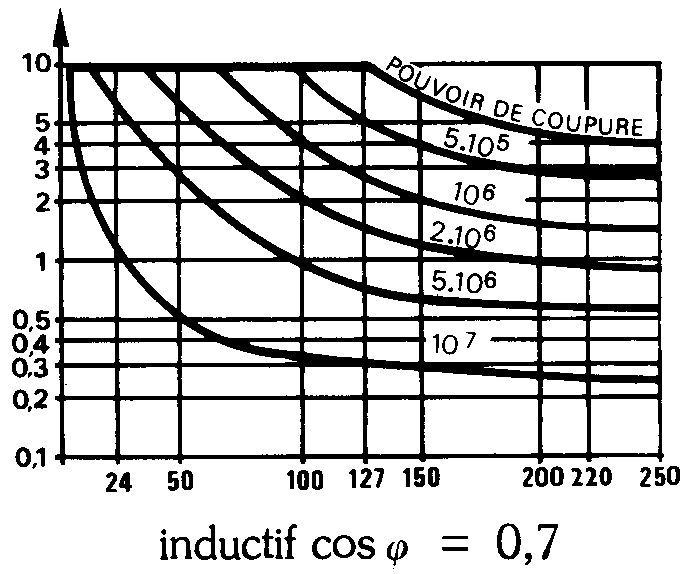

Charge courant alternatif, inductif

Pouvoir de coupure
  • 2 inverseurs sur demande
  • La gamme étendue de consommations de bobine (en continu de 0,25 à 2,2 W, en alternatif de 1,6 à 3 VA) permet à ce modèle d’être utilisé en relais de sortie de séquence électronique.
