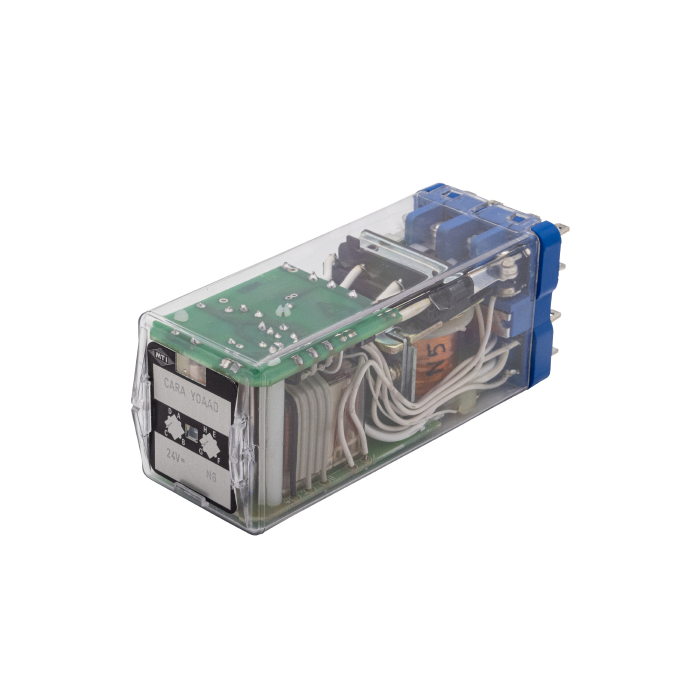

Relais instantané CARA

Les relais instantané CARA sont des relais à enclenchement rapide, les 4 contacts « travail » se ferment dans un temps < 4 ms et peuvent couper un courant selfique élevé. A la désexcitation du CARA les contacts « repos » se ferment dans un temps < 50 ms. Les relais CARA comportent un étrier de verrouillage et deux broches d’interdiction. Relais en boîtier allongé embrochable sur socle, et parfaitement adaptés aux commandes de disjoncteurs.

Ces relais sont compatible avec les socles : ERC1 (PAR à souder ou pour clips de 5 mm), ERDL1 (PAR pour double clips 5 mm), ERB1 (PAR à vis), EVB1 (PAV à vis).

Fonction
Enclenchement rapide et fort pouvoir de coupure

Nombre de contacts

Nombre de contacts
4 inverseurs

Tensions nominales

Tensions DC
24 à 220 VDC

Pouvoir de coupure

Pouvoir de coupure
8 A

Fonction : Enclenchement rapide et fort pouvoir de coupure
Présentation : Capoté
Raccordement : Languette de 5 ou embrochable sur socles

Nombre de contacts et fonctions : 4 inverseurs
Endurance mécanique : 35 x 1 000 000 opérations
Courant permanent max. admissible : 8 A

Tensions nominales standards DC : 24 à 220 VDC
Classe de puissance DC : Appel : 50W / Maintien : 3W
Classe de puissance AC : Appel : 50W / Maintien : 3W

Temps de fermeture en DC : < 4 ms
Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2200 V
Tension de choc : 5 kV
Température de fonctionnement : -25 à +55°C

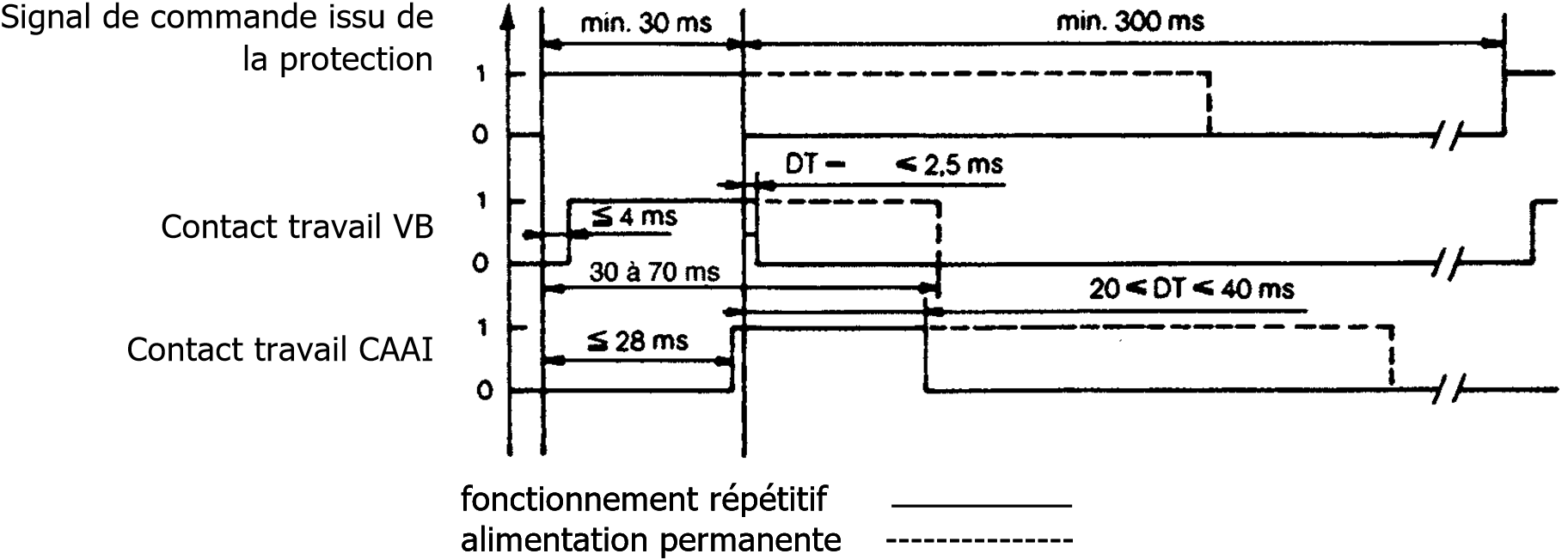

Fonctionnement

Encombrement en mm

Encombrement et raccordement

Raccordement

Encombrement et raccordement

Circuit 8 A sous 125 V L/R 40 ms ³ 1000 manœuvres
Circuit 5 A sous 220 V L/R 40 ms ³ 1000 manœuvres

Protection climatique renforcée ;
Qualification EDF.
