Image du Relais instantané 1301
Image miniature du Relais instantané 1301

Relais instantané 1301

Les relais 1301 sont des relais de fonction instantanés, équipés de capot en matière plastique qui les protègent de la poussières avec un raccordement sur socles PAV ou PAR, et disponibles en 2 ou 4 circuits de contacts inverseurs.

Fonction

Fonction
Instantané

Nombre de contacts

Nombre de contacts
2 ou 4 inverseurs

Tensions nominales

Tensions DC
6 à 220 V

Pouvoir de coupure

Pouvoir de coupure
5 A

  • Fonction : Instantané
  • Présentation : Capoté
  • Raccordement : Sur socles PAV ou PAR
  • Nombre de contacts et fonctions : 2 ou 4 inverseurs
  • Endurance mécanique : 10 000 000 opérations
  • Courant permanent max. admissible : 5 A
  • Charge minimale : < 12 ms
  • Temps de réponse DC : < 14 ms
  • Tensions nominales standards DC : 6 à 220 V
  • Tensions nominales standards AC : 6 à 230 V
  • Domaine d'action : -20/+10% Un
  • Classe de puissance DC : 0,9 W
  • Classe de puissance AC : 1,6 VA
  • Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : Contact : 1,5 kV / Bobine : 2 kV
  • Résistance d'isolement : > 1000 M?
  • Tension de choc : 2,5 kV
  • Température de fonctionnement : -10 à +55°C
  • Température de stockage : -40 à +80°C
  • Catégorie climatique : Protection climatique renforcée

Encombrement en mm

Encombrement et raccordement

Raccordement 2 inverseurs

Encombrement et raccordement

Raccordement 4 inverseurs

Encombrement et raccordement

Durée de vie electrique (charge résistive), 4 RT

Pouvoir de coupure

Durée de vie électrique (coef. de réduction sous charge inductive), 4 RT

Pouvoir de coupure

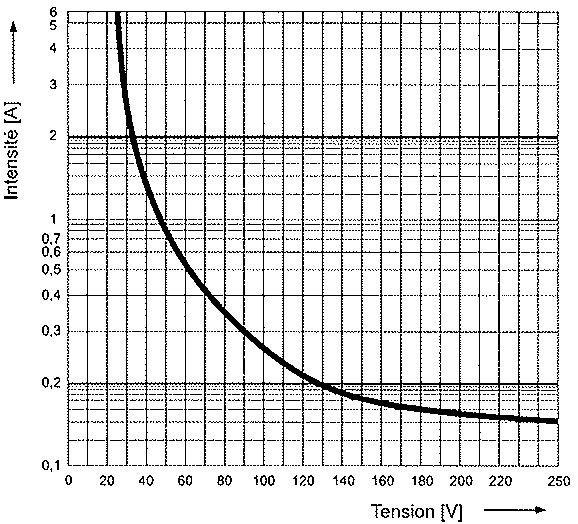

Charge limite en courant continu, 4 RT

Pouvoir de coupure

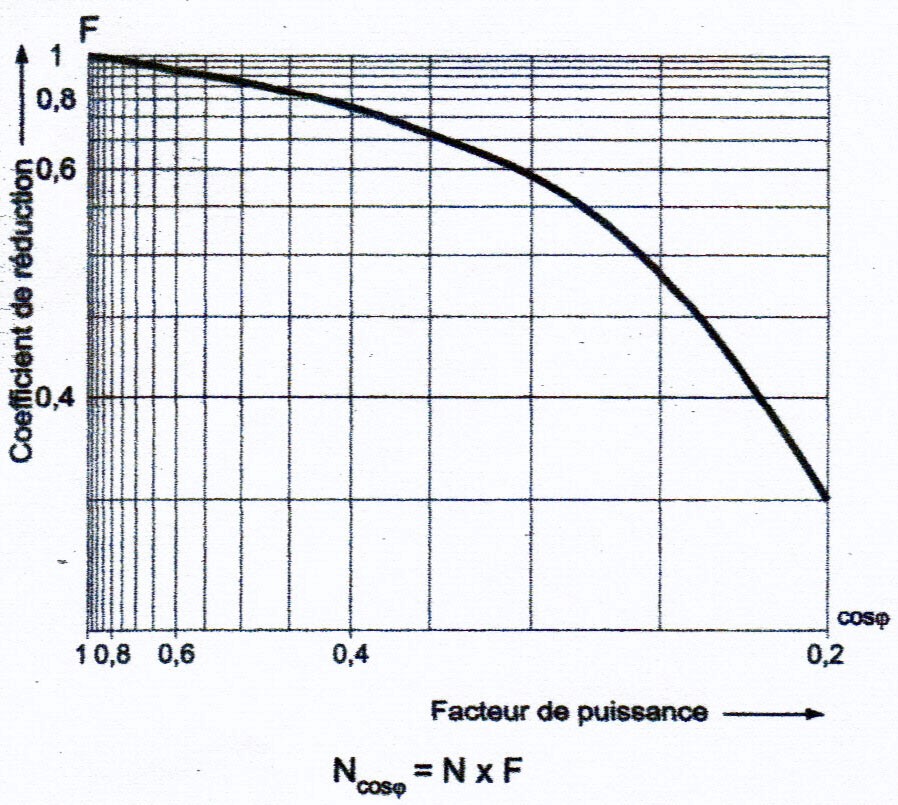

Durée de vie électrique (coef. de réduction sous charge inductive), 2 RT

Pouvoir de coupure

Charge limite en courant continu, 2 RT

Pouvoir de coupure

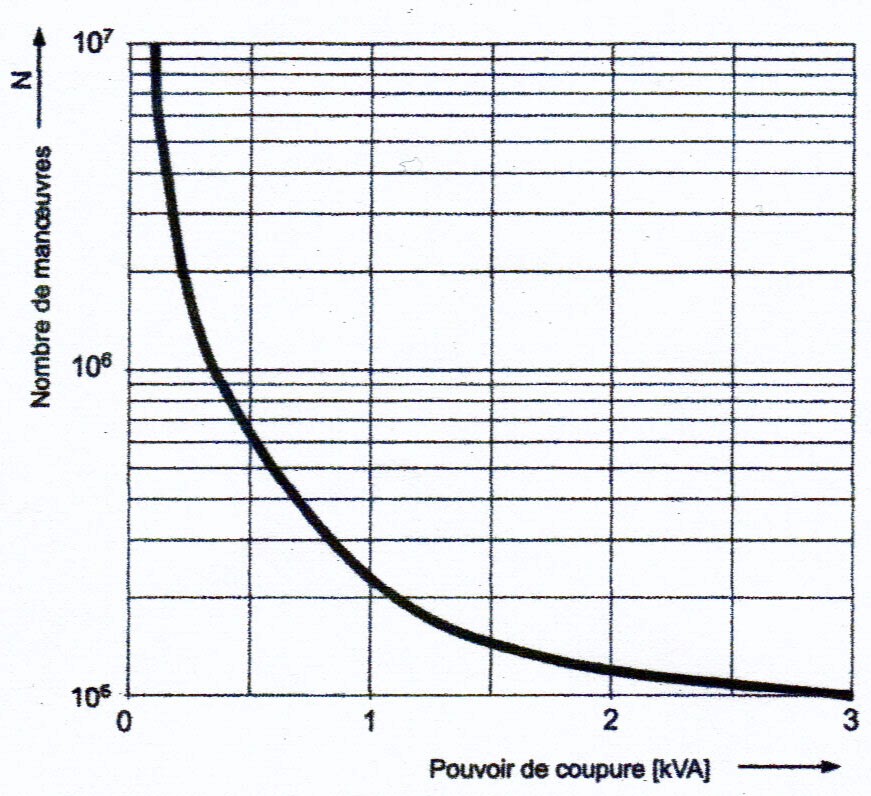

Durée de vie electrique (charge résistive), 2 RT

Pouvoir de coupure
Code Versions
0 Sans
1 Voyant mécanique
2 Voyant mécanique + test verrouillage
3 Voyant mécanique + test verrouillage + LED + en 13
4 Voyant mécanique + test verrouillage + diode + en 13
5 Voyant mécanique + test verrouillage + LED + en 13 + diode + en 13
6 Voyant mécanique + LED en 13
7 Voyant mécanique + diode + en 13
