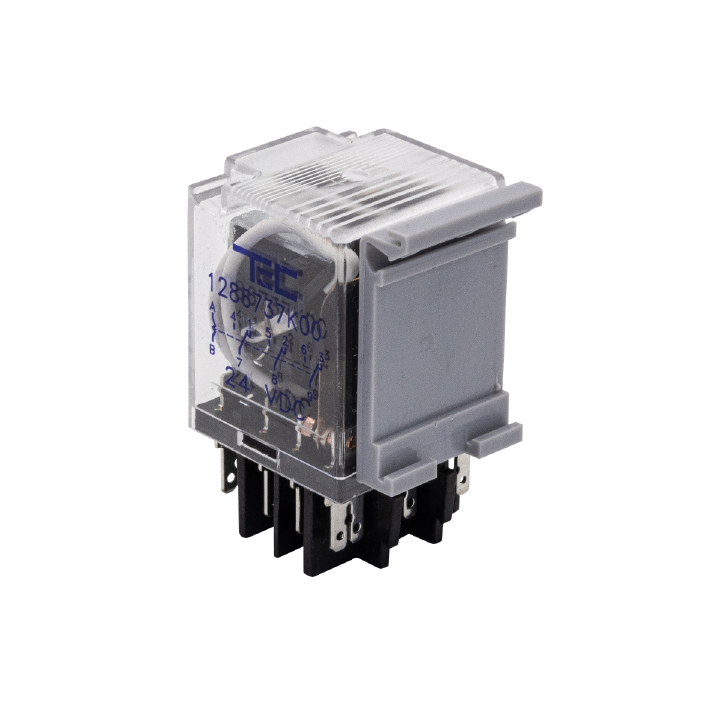

Image du Relais instantané 1286
Image miniature du Relais instantané 1286

Relais instantané 1286

Les relais 1286 sont des relais de fonction instantanés, protégés par des capots en plastique, avec un raccordement par clips de 2,8 ou 6,35, et disponible avec 3 circuits de contact inverseurs.

Fonction

Fonction
Instantané

Nombre de contacts

Nombre de contacts
3 inverseurs

Tensions nominales

Tensions DC
6 à 220 V

Pouvoir de coupure

Pouvoir de coupure
3x10 A

  • Fonction : Instantané
  • Présentation : Capoté
  • Raccordement : Par clips de 2,8 ou 6,35
  • Nombre de contacts et fonctions : 3 inverseurs
  • Endurance mécanique : 10 000 000 opérations
  • Courant permanent max. admissible : 3x10 A
  • Temps de réponse DC : < 20 ms
  • Temps de réponse AC : < 25 ms
  • Tensions nominales standards DC : 6 à 220 V
  • Tensions nominales standards AC : 6 à 400 V
  • Domaine d'action : -15/+10% Un
  • Classe de puissance DC : 2,2 W
  • Classe de puissance AC : 3 VA
  • Rigidité diélectrique bobine/contact (à 40°C/70% H.R.) : 2kV - 50Hz 1mn
  • Résistance d'isolement : > 200 M?
  • Tension de choc : 5 kV
  • Température de fonctionnement : -10 à +40°C
  • Température de stockage : -40 à +80°C
  • Catégorie climatique : Proctection clim. renforcée

Encombrement en mm

Encombrement et raccordement

Raccordement, 1 inverseur

Encombrement et raccordement

Raccordement, 2 inverseurs

Encombrement et raccordement

Charge courant continu, résistif

Pouvoir de coupure

Charge courant alternatif, résistif

Pouvoir de coupure

Charge courant continu, inductif

Pouvoir de coupure

Charge courant alternatif, inductif

Pouvoir de coupure
  • Les relais 1286 peuvent être fixés sur tôle (par support plastique + 2 vis M4 ou par goujon M4 X 8 + ergot de positionnement) ou sur rails DIN symétriques ou asymétriques avec adaptateurs spéciaux à spécifier à la commande.
