Relais instantané CAA 72 K3

Qualification

Les relais CAA 72 sont des relais électriques tout-ou-rien instantanés, monostables, et équipés de quatre circuits de contacts, à deux directions et simple coupure, avec un raccordement à languettes pour clips de 5mm,ou embrochable sur socle.

  • Relais non étanche sous capot en matière plastique transparente.
Fonction

Fonction
Instantané

Nombre de contacts

Nombre de contacts
4 contacts

Tensions nominales

Tensions DC
125

Pouvoir de coupure

Pouvoir de coupure
8 A

  • Utilisation : Ce relais est plus particulièrement destiné aux circuits de sortie des automatismes industriels pour lesquels l’intensité à couper et à établir est comprise entre 10 mA et 0,4 A pour des tensions comprises entre 19 et 137VCC (intensité thermique 8A).
  • Essais : qualifié suivant la spécification HN 45 S 25. Une qualification K3 peut être acquise lorsque l’équipement sur lequel il est monté subit un essai de tenue aux séismes.
  • Température ambiante :
    • Domaine Nominal : -5°C à +40°C ;
    • Domaine extrême : -25°C à +55°C ;
  • Taux d’humidité :  <70% à +40°C ;
  • Pression atmosphérique :  (860 à 1060 mbar) 86 à 106 kPa ;
  • Domaine de variation de la tension : Pour 125 VDC : 100 à 137 VDC ;
  • Domaine de variation du facteur d’ondulation : valeur non critique ;
  • Degré de protection : IP 40 ;
  • Intensité de charge du contact : 8 A.

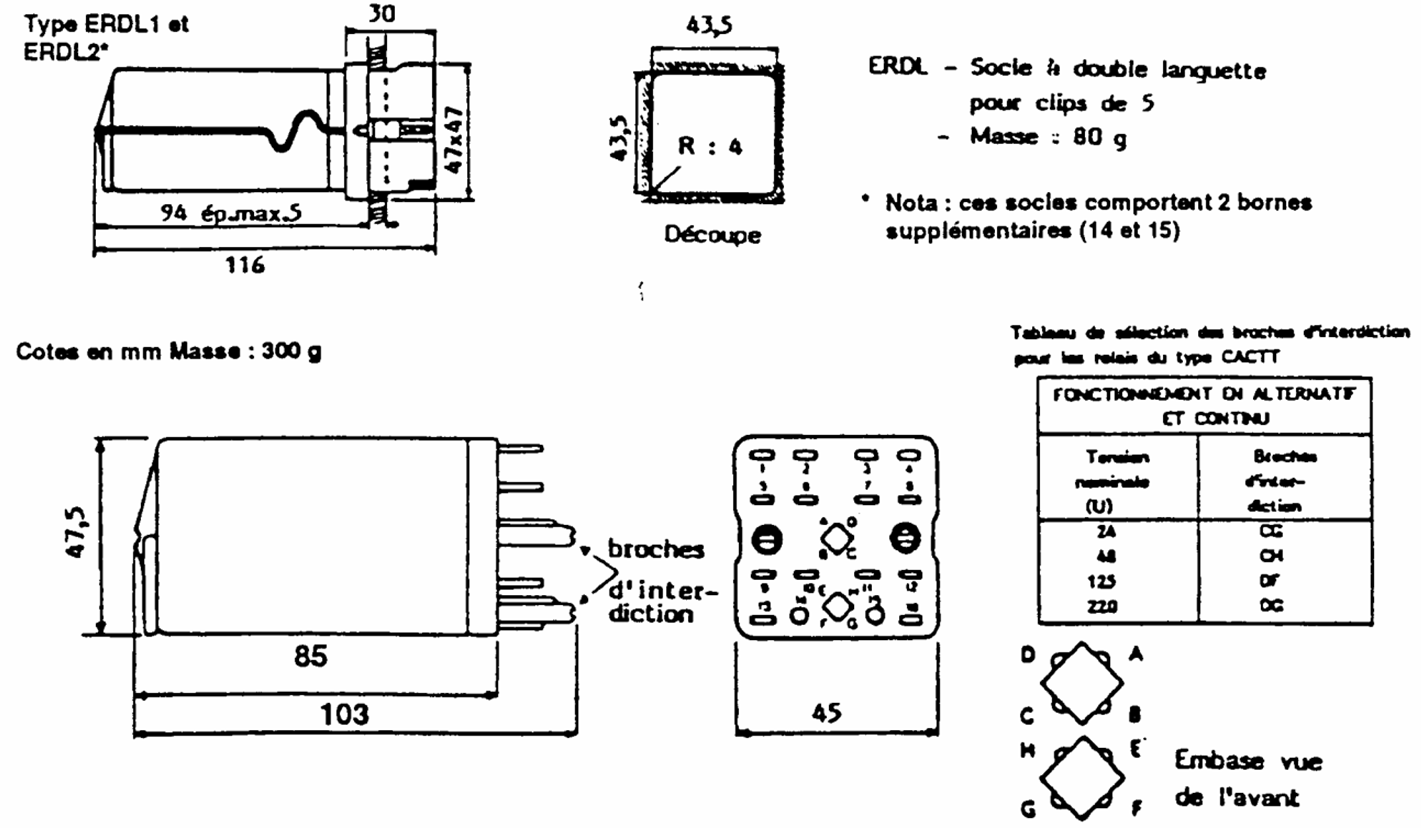

Encombrement en mm

Encombrement et Raccordement

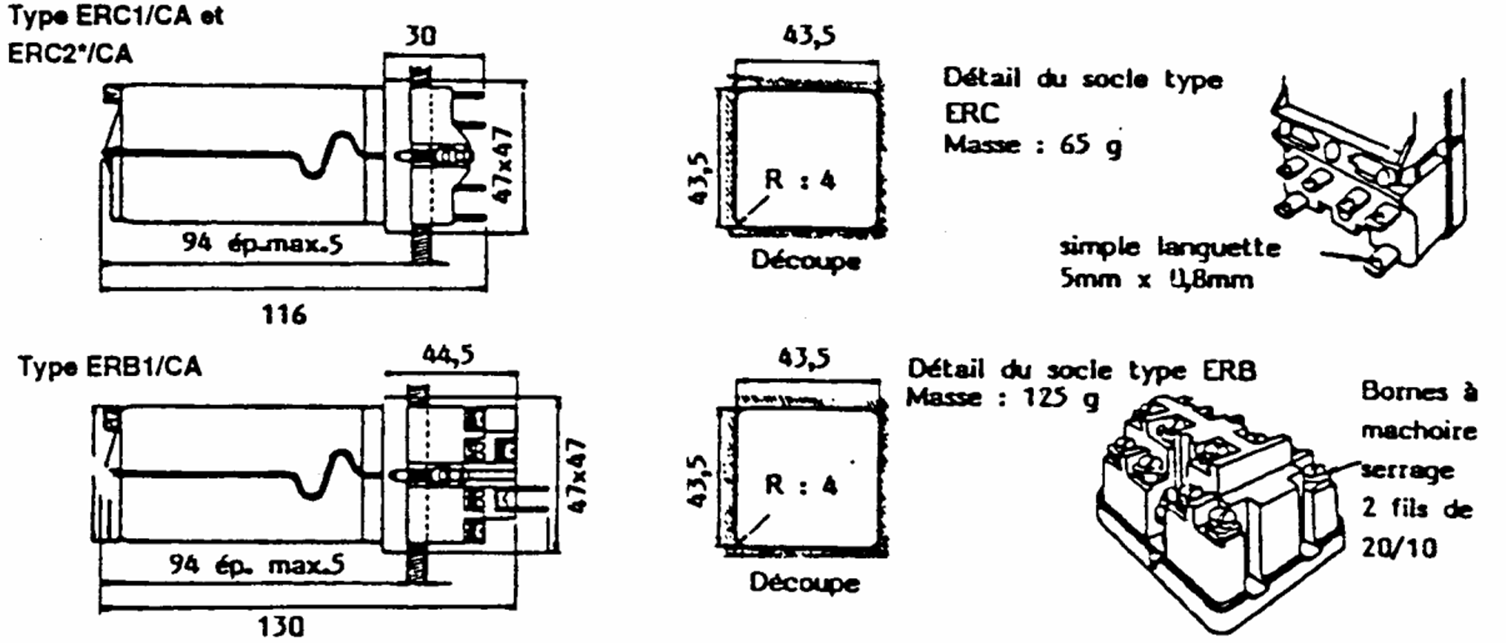

Encombrement, socle prise arrière, montage sur tôle

Encombrement et Raccordement

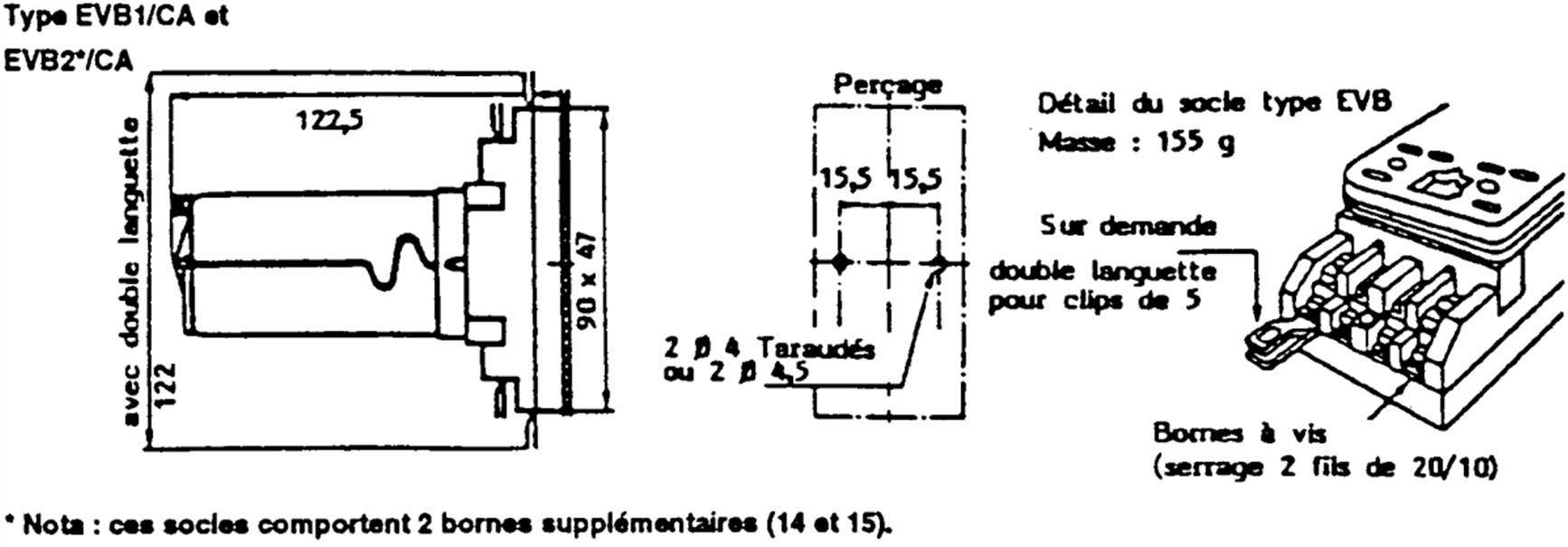

Encombrement, socle prise arrière, montage sur tôle

Encombrement et Raccordement

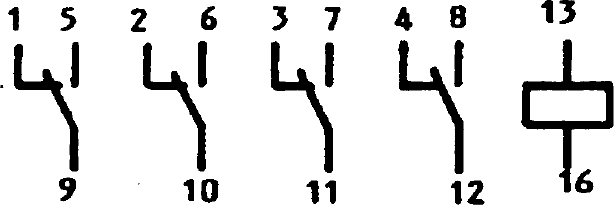

Raccordement

Encombrement et Raccordement

Nos embases adaptées au Relais instantané CAA72 K3
